直流电压变送器GDU1-C51在蓄电池管理系统中的应用

返回列表来源:柏艾斯 发布日期:2017-03-15 15:54:23浏览:-查看手机网址
扫一扫!直流电压变送器GDU1-C51在蓄电池管理系统中的应用扫一扫!

1、引言

现代社会越来越多的依赖电力系统稳定的、不间断的可靠运行,但实际上断电和各种电力故障经常发生,这对于某些对电力稳定运行高度依赖的企事业单位会造成致命的损失,比如医院手术室、半导体加工、化工厂过程控制、银行结算中心、各种数据中心等等场合,如果没有可靠的电力保障,会造成不可挽回的巨大财产损失甚至生命的代价。随着电池制造工艺的提高,越来越多的场合应用UPS,并使用VRLA铅酸蓄电池对电力进行存储,在主电力供应中断时及时投入,最大程度上减少损失。尽管VRLA铅酸蓄电池仍然是铅酸蓄电池中应用最广泛,技术最成熟的蓄电池种类,但VRLA蓄电池仍然存在着很多缺点,对使用中的维护要求更高了。

2012315115041113       2012315115137146

                                                        UPS应用广泛                                                                                                   蓄电池组

科学、有效的维护能使阀控式蓄电池(VRLA)发挥最大的效能和延长使用的寿命。蓄电池的稳定运行与其所处的环境和维护手段有着紧密的联系。通过对于蓄电池的组电压,单体电压,内阻,温度等性能参数的实时在线监测,大大提高了UPS蓄电池系统维护的科学性和有效性,降低了蓄电池故障发生的可能性,从而提高了整个UPS系统的电力保障可靠性。

  对蓄电池组组电压的测量有时会遇到困难,因为某些品牌的UPS在双变换处理时并未对加载到蓄电池的谐波进行有效滤波,从而导致加载到蓄电池两端的端电压含有大量谐波成分,造成电压测量困难,并对整组蓄电池中单体蓄电池的内阻测量,单体电压测量甚至通讯系统传输都造成了很大麻烦。

  基于上述情况,怎样规避这样的高频谐波成分,而有效可靠的监测蓄电池的组电压是一个需要解决的问题。

2012315115242368

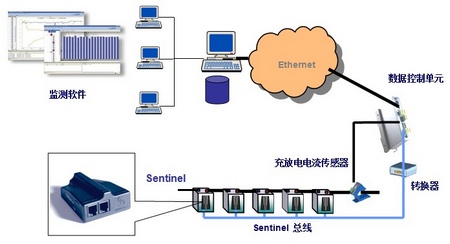

 一种分布式蓄电池管理系统,测量温度,电压和内阻,同时应用GUD1-C51监控组电压

2、直流电压变送器GDU1-C51的工作原理

2012315115331749       201231511549715

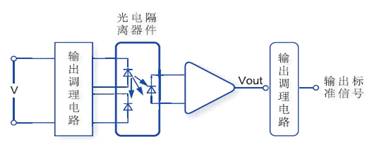

             直流电压变送器GDUI-C51外形                                 直流电压变送器GDUI-C51原理图

被测电压经端子输入后进入,经过光电隔离元件,从而实现了对一次电压的隔离测量,再经过适当变换后,输出与原边直流电压成比例的标准信号,如DC0-5V,0-10V,4-20mA等。

    基于以上原理,因光电隔离元件对交流谐波成分不敏感,高频UPS加载到电池两端的谐波不会对GUD1-C51直流电压变送器的输出产生任何不良影响,因此该原理的电压变送器对高频谐波具有天然的屏蔽作用,在大量的实际应用中表现出良好的适应性。

3、  直流电压变送器GDU1-C51的特点、技术参数及接线方法

该直流电压变送器具有温漂小,导轨安装,体积小,接线容易的特点。

      1)直流0-600V测量范围

      2)高线性度.

      3)集成化程度高,可选择多种输出.

      4)体积小,牢固可靠,导轨安装

2012315115557490

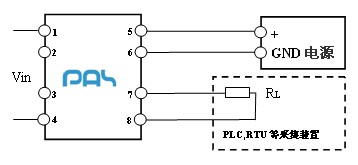

GDUI1-C51接线图

4、   结束语

     随着社会的日益进步,人们对电力的依赖越来越强,不间断供电是人们对电力运用的基本要求,UPS正越来越多的被应用在各行各业,但同时又对蓄电池管理系统提出了更多的要求,蓄电池监控是保障电力运行的最后一层保障,因此有效可靠的监测蓄电池组至关重要,对于组电压的监测,PAS的GDU1-C51系列直流电压变送器具有得天独厚的特殊优势,可以非常方便的使用在搞干扰的测量环境中。

参考资料:  http://www.passiontek.com.cn.直流电流变送器
