磁通门电流传感器在直流电源系统有源逆变电网回馈装置中的应用

返回列表来源:柏艾斯 发布日期:2019-09-06 16:33:51浏览:-查看手机网址
扫一扫!磁通门电流传感器在直流电源系统有源逆变电网回馈装置中的应用扫一扫!

在国家推进节能减排和绿色制造大背景下,节能减排成为各行各业提及频率最高的词汇。电力行业作为耗能与排污的重点领域,其转换效率的高低和污染控制的好坏,对资源和环境都产生重要影响。

电厂或变电站中,直流电源系统(蓄电池)是保证电力操作安全的重要组成部分。合理使用和维护蓄电池,使之保持在良好的运行状态,这是延长电池寿命和提高直流操作电源可靠性的关键。蓄电池(尤其是免维护铅酸蓄电池,VRLA阀控电池)经过一段的使用后,由于活性物质脱落,极栅腐蚀或极板变形,硫化等导致容量降低,甚至失效。为了验证电池好坏并测量电池的容量,必须定期进行核对性放电实验。

 常规的放电方式是采用电阻放电的装置成本低,结构简单,但体积笨重,发红发热,温升高,有火灾隐患,技术上也不能满足电池恒流放电以测量容量的需要。利用PTC热敏电阻虽然降低了失火风险,但浪费大量能源的缺点并未解决。

因此将蓄电池能量逆变成交流电能并回馈电网的方式,无疑是理想的解决方案。

这样的好处在于:

1、逆变效率高,热量消耗极少,环境温度低。

2、放电稳定,记录精确,不存在电阻式放电温升导致阻值变化从而电流不准的现象。

3、能量回馈电网,无浪费。

4、降低维护人员的劳动强度大,适合电站的完全无人值守。

1

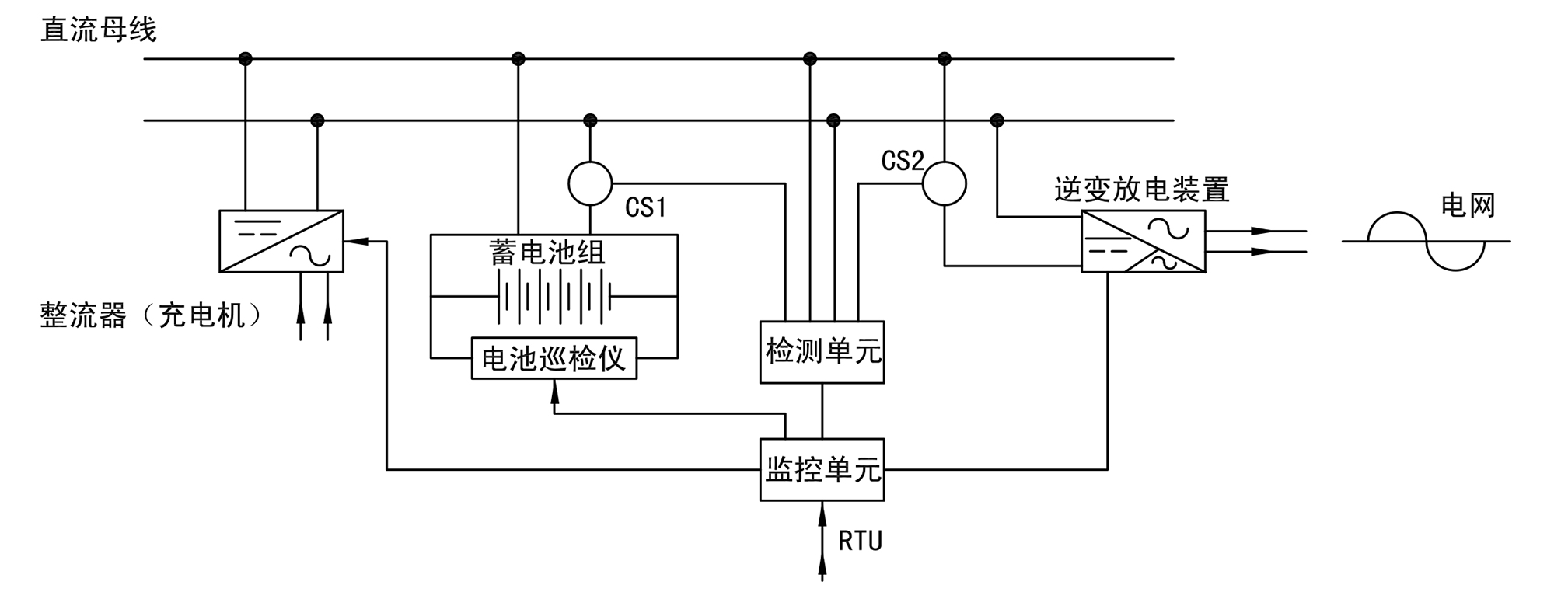

有源逆变放电系统组成图


在这个系统中,要实现无人值守,定时核对性自动放电回馈电网,最重要的就是由控制系统判断蓄电池是否处于浮充状态,只有在浮充状态下,核对性放电才有意义。

根据蓄电池的自放电率,浮充电流为了满足电池本身的自放电一般很小,通常为1mA/Ah,比如100Ah的蓄电池组,其浮充电流也就在100mA左右。这样就需要此处的电流传感器,既要能测量充电时0.1C均充电流(100Ah时,10A),又要能够测量100mA的浮充电流,目前的霍尔电流传感器无法满足要求,只有磁通门电流传感器能够完美的实现准确测量。

另一处需要精确测量的则是2处,此处电流传感器测量电池组的放电电流,由于逆变装置本身存在一定谐波(一般要求不高于3%),故在直流电流中会附加一部分交流电流成分(见附图),现有的霍尔电流传感器由于是跟随型输出信号,往往无法满足现有采集系统的需求,在小电流时测量不准确,数据偏差大,影响对电池系统的容量判断。

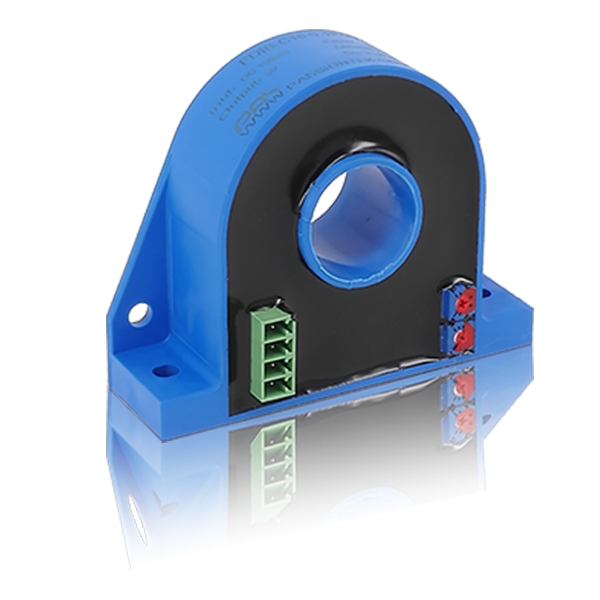

基于以上需求,柏艾斯的磁通门电流传感器FDIB-C16-H系列,可以完美的满足上述要求。由于磁通门电流传感器特有的超高灵敏性,使得其具有了超大的动态电流测量范围,可以准确测量从毫安级到百安级的电流。

经过实际对比测试,柏艾斯的磁通门电流传感器FDIB-C16-H能够很好的适应电池充放电类的电流测量应用。

1

基于磁通门原理的电流传感器FIA-C07,亦可以准确测量毫安到百安电流的大小,现场测试中。

2

波形发生了畸变,非纯直流,小电流时,谐波成分较高,影响测量装置读数。

C16

FDIB-C16-H是最合理的方式,对于测量百安级以内的直流电流有着霍尔传感器无可比拟的优势。

柏艾斯更多创新产品,请登录www.passiontek.com.cn,了解更多,或联系公司技术支持及销售人员,010-89494921 – 503  QQ 625291082  或 bjpas@passiontek.com.cn.
