柏艾斯科技推出基于罗氏线圈技术的真有效值电流变送器

返回列表来源:柏艾斯 发布日期:2019-10-24 10:15:57浏览:-查看手机网址
扫一扫!柏艾斯科技推出基于罗氏线圈技术的真有效值电流变送器扫一扫!

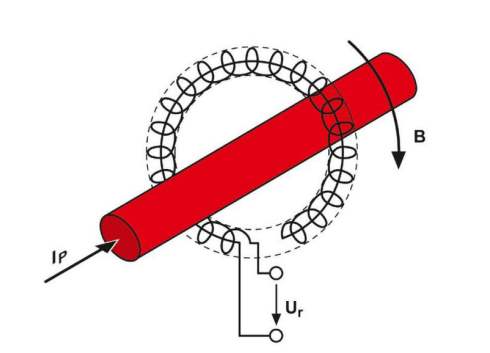

罗氏线圈的传感原理为电磁感应原理以及安培环路定律。

12

导体中流过的交流电流会在导体周围产生一个交替变化的磁场,从而在线圈中感应出一个与电流变比成比例的交流电压信号。

123412345


B 是磁通量密度, r是罗氏环的半径,u0是磁常数,ic是待测电流.

线圈的输出电压可以用简化的公式Ur=M*(di/dt)来表示。其中M为线圈的互感系数,di/dt则是电流的变比。通过采用一个专用的积分器将线圈输出的电压信号进行积分可以得到另一个交流电压信号,这个电压信号可以准确地再现被测量电流信号的波形。

作为测量装置,罗氏线圈传感器可测量不同性质的电流 ,其优势在于:

① 结构简单,方便用于现场测试;

② 可以做成柔性线圈,对于异形导体测量尤其方便。

③ 无磁饱和问题,测量范围宽;

④ 频带宽,可用来测量暂态大电流;

⑤ 工作在微分状态时,可作为电流变化率保护用传感器

⑥ 后接信号处理电路,易实现输出信号数字化。

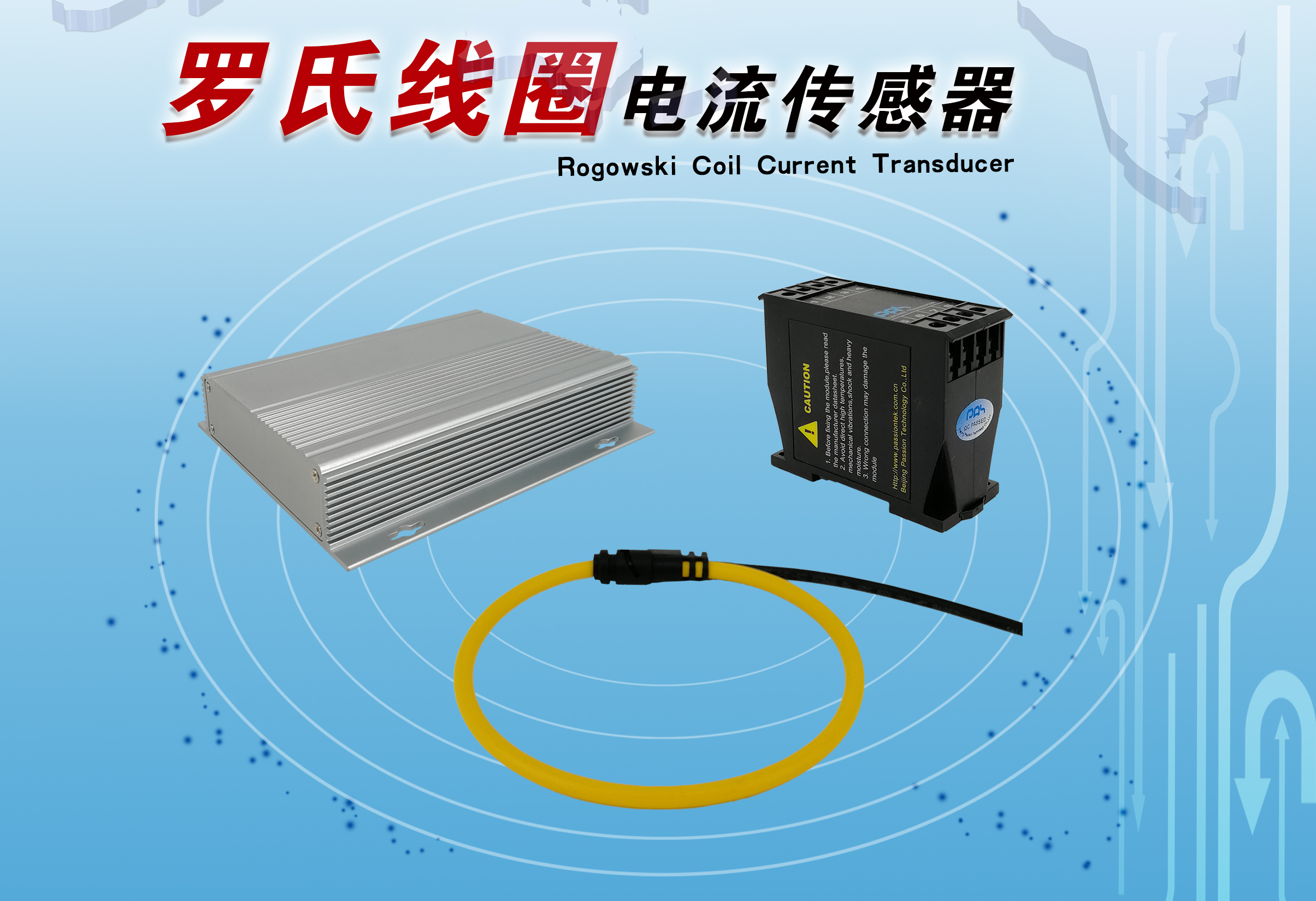

罗氏线圈传感器的这些特点为其带来了广阔的应用空间,柏艾斯科技根据客户要求研发了系列化的罗氏线圈电流变送器

1. 闭口型大口径大电流真有效值(True-RMS)处理的电流变送器 RTIE-C40.


C40_228X221

RTIE-C40


①不开口型口径φ60mm,

②测量各种畸变交流波形

③输出标准信号,DC4-20mA,DC0-5V等

④量程可选,可达万安级


2. 基于柔性罗氏线圈的真有效值电流变送器RTIA-C51系列

罗氏线圈_1


①柔性罗氏线圈长度(或闭合直径)可任意定制

②测量各种畸变交流波形

③输出标准信号,DC4-20mA,DC0-5V等

④量程可选,可达万安级


更多创新产品,请登录www.passiontek.com.cn了解,或联系技术支持,010-89494921,或QQ625291082
