如何判断互感器的匝数是否相同(一致性)?

返回列表来源:柏艾斯 发布日期:2017-11-09 09:14:57浏览:-查看手机网址
扫一扫!如何判断互感器的匝数是否相同(一致性)?扫一扫!

用一个具有相同的固定匝数的标准互感器与被测量互感器串联,通入同一个电流,如果输出的差值为零,则匝数相同,如果输出不为零,则匝数不同。

4

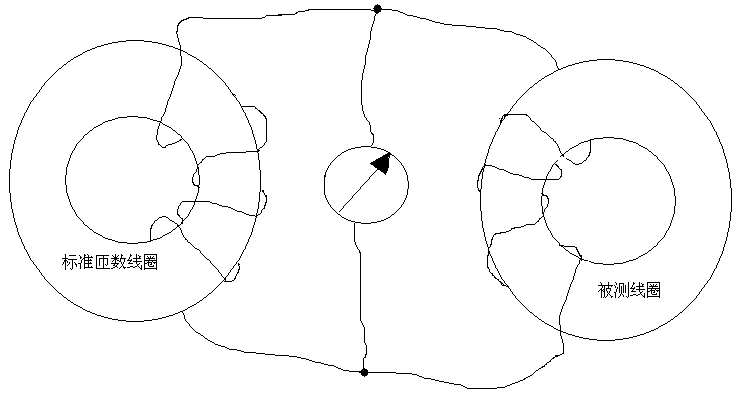

(判断互感器匝数是否相同)示意图手草稿

45

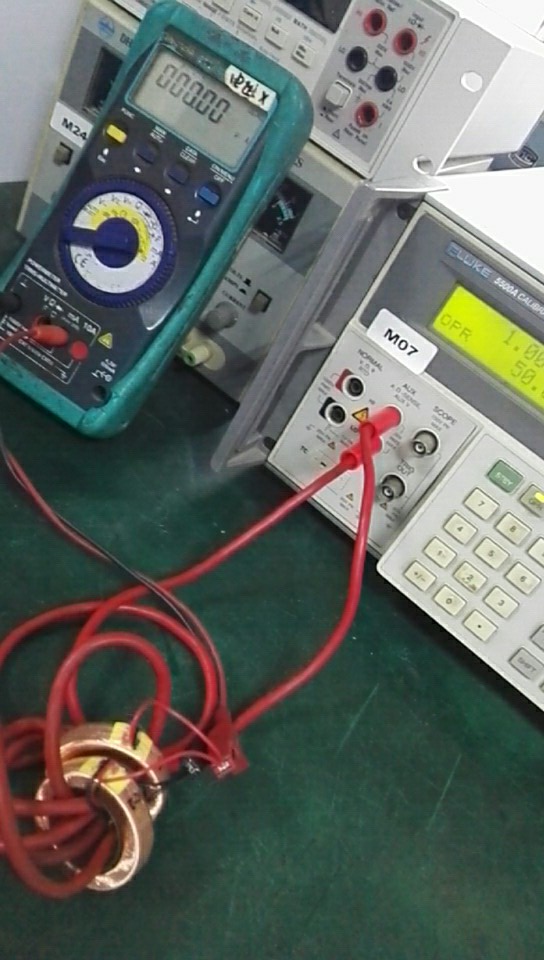

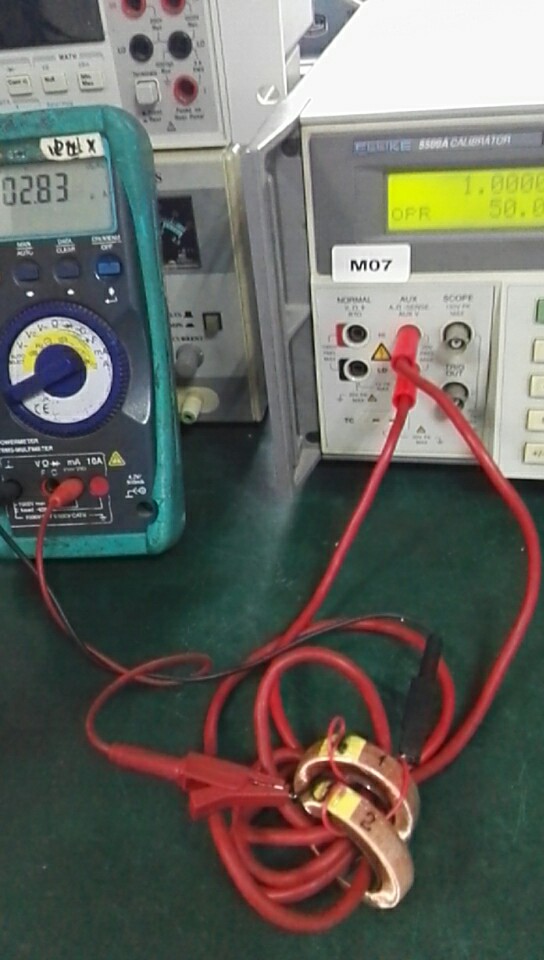

上图所示标准线圈匝数为2500匝,通入的电流为5A,50Hz,其中左图是匝数相同时的情形,交流微安表指示为零,右图为匝数差3匝的情形,交流微安表读数为2.83uA。
