电加热行业应如何选用合适的电流传感器?

返回列表来源:柏艾斯 发布日期:2020-03-30 15:07:19浏览:-查看手机网址
扫一扫!电加热行业应如何选用合适的电流传感器?扫一扫!

大家都知道,对于电加热行业,通过调节电流大小(控制电流输出的有效值大小),可以调节输出功率,起到控制温度的作用。那么,对于这种特殊电流的测控又该选用什么样的电流传感器(变送器)才能满足精准测量的要求呢?

 通常电加热需要用到调功/调压器CPC。CPC大致采用移相控制、定周波控制、变周波控制波形等原理,控制功率的输出,因此也叫功率控制器。各种控制方式的波形如下表:移相控制、定周波控制、变周波控制波形,如下表:

波形图

调功器的外形各异,一种外形如下:

调功器

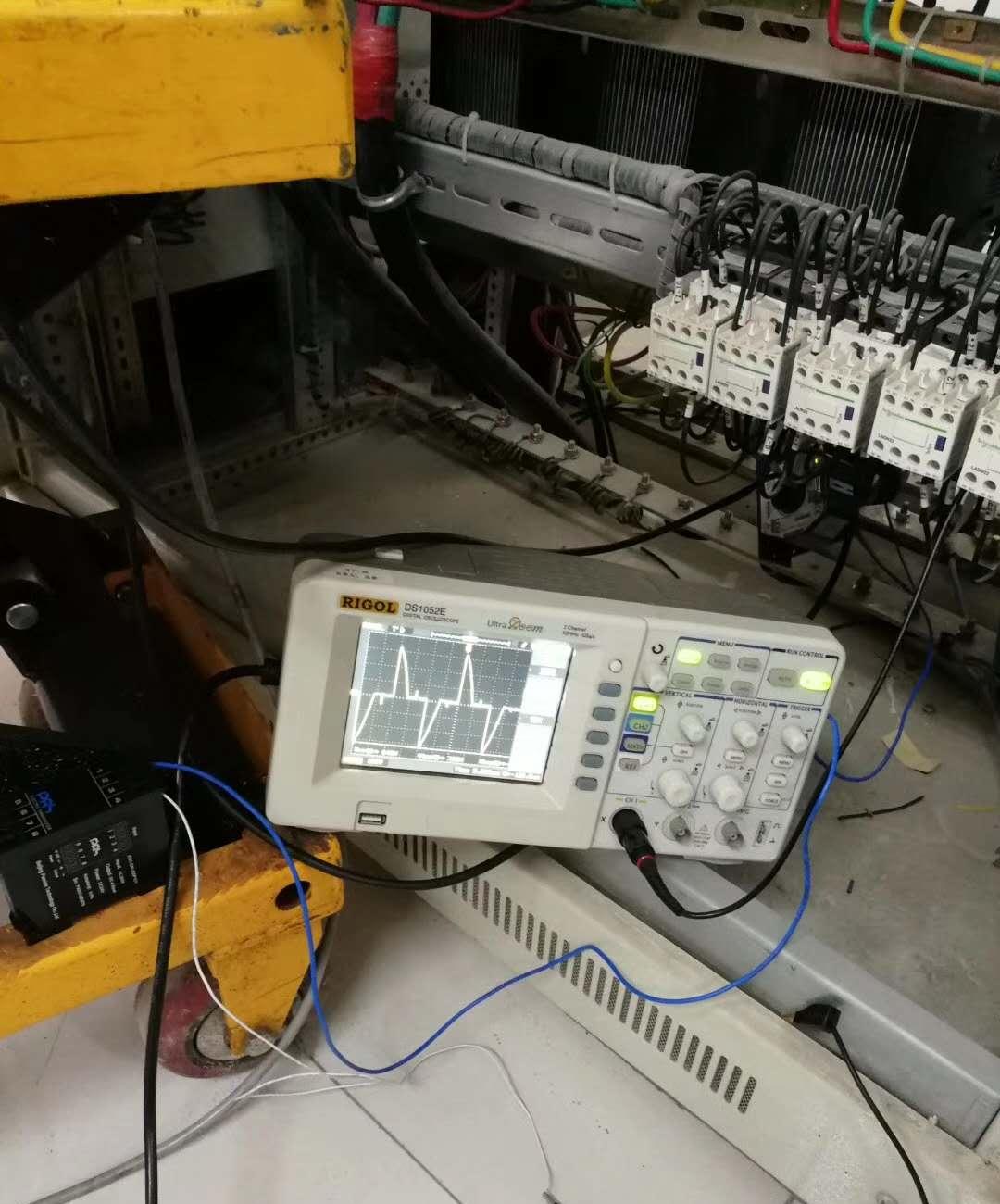

实际测量的调功器输出波形如下:

3

对于这种非标准正弦波形的有效值测量,传统的平均值方式已经不合适了,误差很大。这里面的波形可分为两类,如果波形对于X轴大小对称,或者说波形整体滤波后没有直流成分,另一种是带有直流成分。 对于两种波形的有效值测量,可以用基于互感原理以及霍尔原理的电流传感器来测量。对于无直流成分的波形,可以采用基于互感器原理的真有效值电流传感器(或变送器),对于含有直流成分的电流波形测量,可采用基于霍尔原理的电流传感器(变送器),两种原理的电流传感器(变送器)各有优缺点,可根据其电流大小等现场应用,选用合适的真有效值电流(传感器)变送器。

常用的真有效值电流传感器(变送器)有多种,现只列出两种最普通的:

1. JTIC-C21,基于电磁感应原理的真有效值(TRMS)电流传感器(变送器),特点是可以测量很小的电流,从毫安电流到数百安均可,需要无直流成分。

C21

2. HTID-C31,基于霍尔原理的真有效值(TRMS)电流传感器(变送器),特点是开口磁芯,可分合式安装,电流范围可达1500A,缺点是测量太小的电流不太适应。

C31

3. HTIE-C41,基于霍尔原理的真有效值(TRMS)电流传感器(变送器),特点是母排式开口磁芯,可分合式安装,电流范围可达1500A,缺点是测量太小的电流不太适应。

C41

对于测量畸变的非正弦波形的电流有效值来说,使用带有TRMS真有效值测量功能的电流变送器是一种简单实用的方法,可以很好的满足对电流有效值测量并快速反馈控制电加热装置的要求。柏艾斯还具有十几种具有真有效值测量功能的电流传感器(变送器),也有带有真有效值功能的电压传感器(变送器),能够提供全系列的真有效值电流电压测控方案,www.passiontek.com.cn.
