控制设备中大量使用各种通讯电缆、控制电缆。电缆线是否良好导通、线间绝缘电阻是否满足要求，直接影响到电器设备的正常运行。耐压绝缘电阻是衡量电气绝缘材料性能的一个重要指标。传统的摇表测量绝缘电阻的方法主要缺点有：测量误差大，不能保证耐压测试用高电压电源的准确性；测量结果无法自动保存和打印输出。

对多芯电缆芯线间绝缘电阻测量中，换接线繁琐、易接错、人工劳动量大。采用多芯电缆多功能测试仪，能实现多芯电缆通断和耐压绝缘阻值的自动测量，既保证了测试结果的准确性，又能将测试结果从液晶显示屏和打印机输出，极大的避免了人工测量的误差，大大提高工作效率。

根据电缆的绝缘等级，需要打不同类型的电压，交流或者直流，从几百伏到几十千伏。在为测试电缆进行高电压绝缘测试时，为了保护人员安全，需要在出现人员触电时及时切断电源。依据《GB/T 13870.1-1992 电流通过人体的效应》，人体的安全电流是10mA或者在持续时间小于400ms的30mA电流。 因为打压的类型包括直流或交流，所产生的剩余电流也会有直流或者交流，这就要求多功能电缆测试仪的漏电保护装置既能测量交流电流又能测量直流电流。

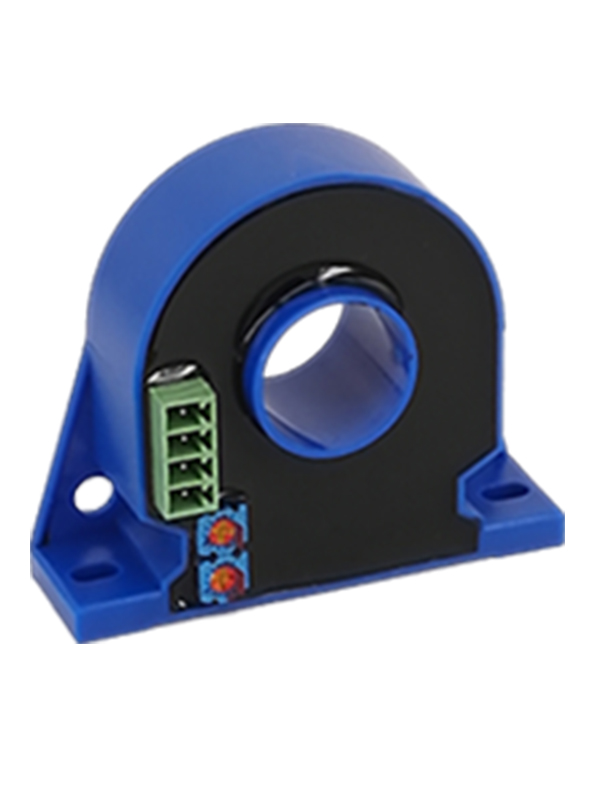

柏艾斯的FLB-C15-RCM系列采用开环磁通门原理，可测量交直流微小电流，采用双电源供电，输出跟随5V电压。本案例中由于FLB-C15-RCM的标准量程为100mA，所以采用了多匝测量，取得了很好的保护效果。
