怎样测量多个支路电流的总电流?

返回列表来源:柏艾斯 发布日期:2017-03-20 09:36:17浏览:-查看手机网址
扫一扫!怎样测量多个支路电流的总电流?扫一扫!

在很多情况下,一个大的直流电源会带很多负载,而如果总电流的电缆或电流排体积非常大,没有合适的大直径的电流传感器,如何处理?可以采用多个支路电流传感器,输出信号通过采用多路AD采集器,采集后再相加。

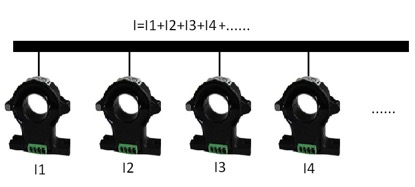

而且如果电流传感器(变送器)的输出信号是电流信号,也可以将这多路电流信号并联起来,直接获得电流总和,这样只需要测量这个电流信号的总和即可。

无标题1

比如,一个大电流的电流排,具有两个回路,每个回路的采用相同型号的电流传感器均输出电流信号,将两个电流传感器的输出电流信号并联,若分别输出为Is1和Is2,则Is1+Is2即为总电流,通过变比即可计算出原边总电流。
