如何用简单的方法测量电流传感器的角差?

返回列表来源:柏艾斯 发布日期:2018-07-19 09:41:15浏览:-查看手机网址
扫一扫!如何用简单的方法测量电流传感器的角差?扫一扫!

与普通的互感器不同,通常的霍尔电流传感器参数说明书里没有标注角差的指标,但高精度的霍尔电流传感器或高精度的磁通门电流传感器越来越多的用在了电力设备上,比如各种综合测试仪等,这就需要对电流传感器的角差进行检测标定。如果手头没有专业的互感器测试仪,无法对传感器的角差进行直接测量并读数,我们还可以用间接也是很简便的方法计算出角差。

方法如下,可供参考。

设备:高精度的万用表、一台标准互感器、被检测的电流传感器以及一台稳定的交流电流源。

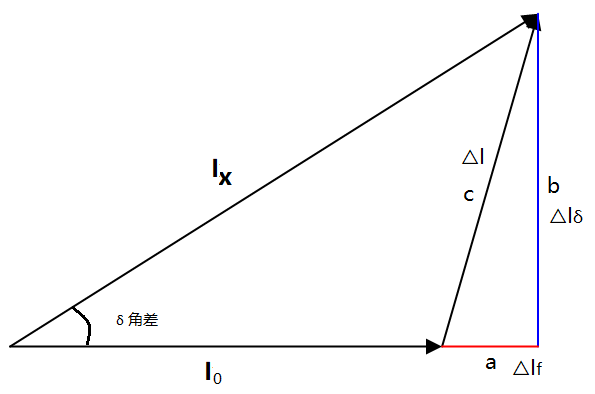

原理:根据如下图所示:被测电流传感器输出电流与标准互感器之间的差电流ΔI ,可分解为个分量, 一个是与I0 同相位的分量ΔIf , 另一个是与I0 正交的正交分ΔIδ, f为比差,δ为角差(单位是分)。

123

f = ΔIf/Io×100 %             (1)

δ= ΔIδ/Io×3438()     (2)

测试过程:

分别用万用表的电流档测量IXI0的值,代数相减得出a即ΔIf,再用万用表测量电流传感器输出与标准互感器的输出差值c即ΔI(测量时,用万用表毫安电流档测量两个同名端之间的电流,同时标准互感器的输出端一端与被测传感器的地接在一起),这样即可计算出b=√(c²-a²)即ΔIδ。带入公式(2),既可算出角差大小。


如果是电流传感器为电压型输出,亦可采用同样的方法(需要标准电压互感器),用万用表的电压档测量,计算出角差和比差。

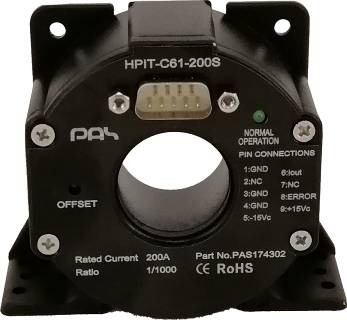

23


更多创新品尽在柏艾斯科技,请登录www.passiontek.com.cn了解更多。
