交流电流变送器的响应时间如何测量？
交流电流变送器能够将被测交流电流转换成反映原边电流有效值大小的直流信号，由于存在AC变换成DC的整流过程，反应时间一般在150mS-300mS左右。一般规定，输出信号达到额定输出90%时所用的时间为反应时间，变送器参与测控时，通常需要考虑反应时间参数。
用示波器的上升时间（rise time）功能即可实现对反应时间的测量，前提是电流源输出的电流需要迅速达到额定值,否则测出的时间会偏长，如果示波器没有上升时间选项，亦可通过光标目测计算响应时间。

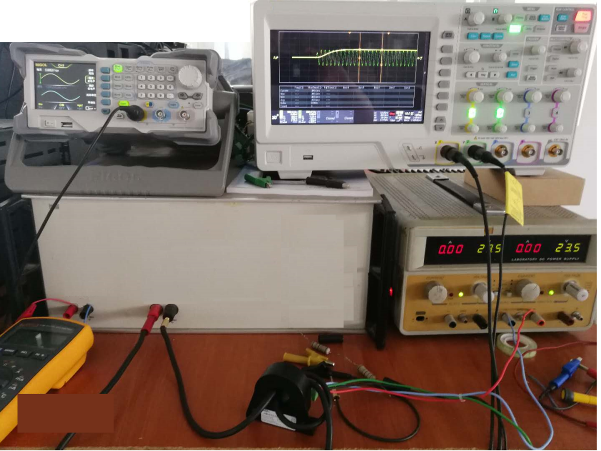

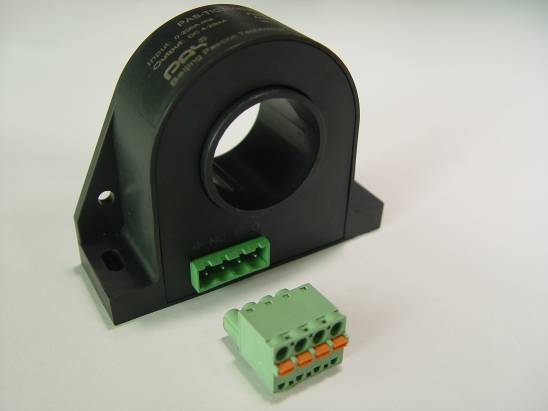

如图以JIC-C21交流电流变送器为例，测试其响应时间：

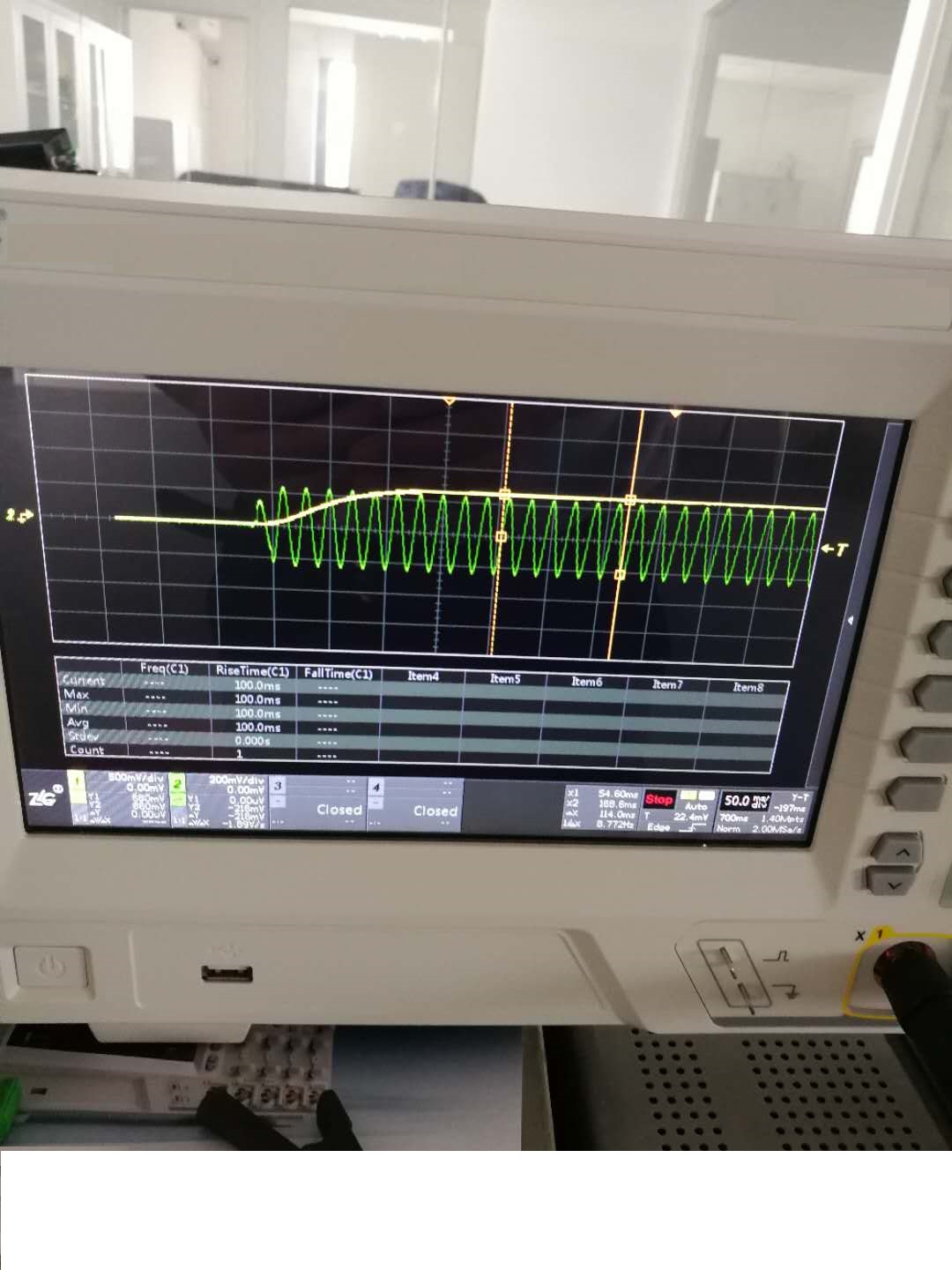

图中正弦曲线是被测电流的实际波形，直线曲线则为传感器的输出信号，以5A量程测试时，响应时间为140mS左右。
更多创新品尽在柏艾斯科技，请登录www.passiontek.com.cn了解更多。
