避雷器在线监测系统用什么样的电流传感器?

返回列表来源:柏艾斯 发布日期:2019-07-25 14:08:10浏览:-查看手机网址
扫一扫!避雷器在线监测系统用什么样的电流传感器?扫一扫!

避雷器是电力系统很重要的一种电器保护装置,能够有效的限制电网过电压幅值,从而有效保护电器设备免遭过电压的危害。在常用的避雷器中,金属氧化锌避雷器(MOA, Metal Oxide Arrester)是最常用的一种。在长期的运行中,由于金属氧化锌避雷器长期承受着运行电压,内部的阀片会逐渐老化,同时结构工艺上的瑕疵也容易导致密封不严,阀片容易受潮,会进一步破坏避雷器的性能,泄漏电流也会进一步增大。泄漏电流中的阻性成分将产生有功损耗,产生的热量会导致阀片的温度升高,严重时可能形成热崩溃,导致避雷器损坏甚至爆炸,从而可能引发电力系统事故。在线式监测避雷器的运行状态,可在不停电的情况下,了解避雷器的工作状态,可以做到提前预警,及时更换,避免电力系统事故的发生。

无论测装置采用哪一种监控方法,对避雷器泄漏电流的监测是必不可少的。因此在整个监控系统中,避雷器的泄漏电流传感器是最核心的器件,其性能决定着整个装置的可靠性和安全性。

电流测量存在多种原理方法,对于微小的交流电流测量,柏艾斯推荐使用下面两种零磁通互感器:

第一种:  采用带补偿绕组的零磁通互感器(属于开环零磁通),由于励磁误差得以补偿,几乎不存在比例误差,互感器的输出与输入存在严格的匝比关系,所以非常适合采用小匝数的零磁通电流互感器来测量微小的避雷器泄漏电流,价格适中,通常用于测量泄漏电流的全电流

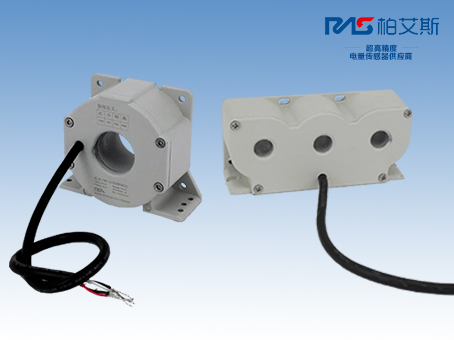

C60_C61

1234

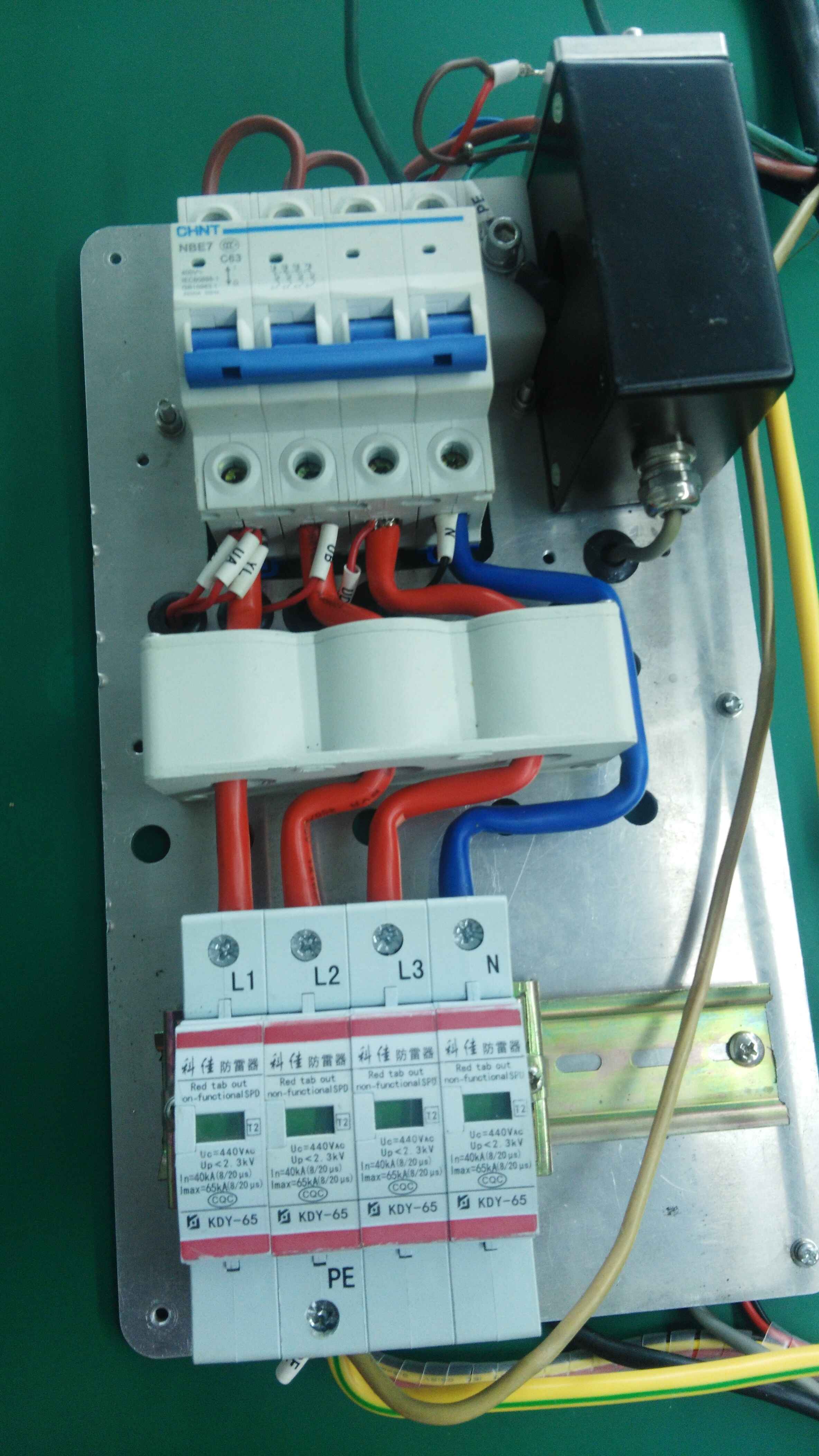

ZLA-C60的应用


特征如下:

★输入量程:2.5mA~5A

★输出电压:5V, 精度1~2%

★全金属外壳

★三路集成φ12mm,适合三相电场合应用

详细介绍:ZLA-C60       ZLB-C61

第二种: 采用闭环零磁通互感器,由于采用了闭环零磁通负反馈控制技术从而使得互感器的响应非常迅速,角差极小,精度也高达0.02%以上,适用于包括防雷系统在内的各种泄漏电流的测量,针对氧化锌避雷器的在线监测来说,可用于相位角差比较,判断避雷器失效更加精准。

C61_452x452

特征如下:

★     输入量程:0.1A~1A

★ 输出电压:5V (可定制)

★ 先进的零磁通技术,精度优于0.02%。

★ 全金属外壳,抗干扰能力强,增强稳定性

★ 全灌封、电缆输出,防水设计,IP68级


详细介绍:ZLB-C60-SP1

柏艾斯科技创新产品很多,若申请样品或感兴趣可登陆网站www.passiontek.com.cn了解更多,或联系技术支持010-89494921-503  QQ:625291082
