JTIE-C49/LP二线制真有效值电流变送器

输入量程:50~800Arms
输出量程:DC4-20mA (两线制)
供电电压:24Vdc,
精度:0.5%;安装方式:盘式安装
订购热线:010-89494921
立即咨询
 产品展示

C49_228x221

 主要参数
类型:
二线制True-RMS 真有效值电流变送器
测量原理:
电磁感应原理
输入量程:
50 ~ 800Arms
输出量程: O1:DC4-20mA (两线制)
供电电压:
P1:24Vdc
精度:
0.5%
安装方式:
盘式安装
开口形式:
不开口

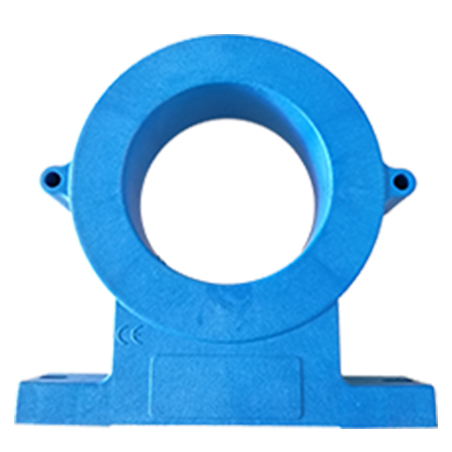

 产品图

C49_228x221

 产品尺寸

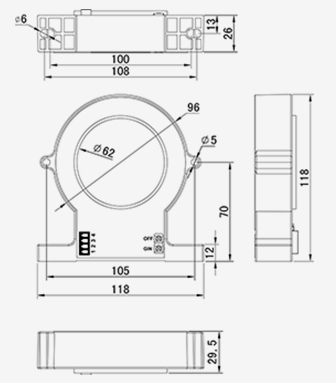

C49_Dimension_336x383


 说明书
 中文                                  JTIE-C49-xxxPxxOxx-LP
 English
 相关描述

1.产品介绍

JTIE-C49/LP系列

二线制真有效值电流变送器是一种利电磁感应原理测量交流电流,经过 True-RMS 计算后,将被测电流转换成与原边电流成比例输出的直流电流 4-20mA 的测 量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期 工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、 楼宇自控等行业的电气设备的系统控制及检测。

★用于测量交流畸变波形 ★ 4-20mA 输出(Loop Powered)★ True-RMS 真有效值处理★高线性度★ 盘式安装★ Φ62mm 超大孔径★ 原副边高度绝缘

2.选型信息

型号定义:
JTIE-C49-xxxPxOx/LP
额定测量:
50 ~ 800Arms
额定输出:
O1:DC4-20mA (两线制)
供电电源:
P1:24Vdc

3.电参数

IPN
额定测量电流值 50  ~800

(Adc)

IP
对应测量电流范围
120% * Ipn

(Adc)

ISN
额定输出电流(mAdc)
DC4-20mA(Loop Powered)
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.2%
VC
电源电压
Pn ±5%
Ioff
失调电流(Ta=+25℃)
±80uA
Tr
响应时间
≤ 400mS
f
频率范围
25-1KHz
IC
耗电
4-20mA(@DC24V)
RL
负载电阻
≤350Ω
Ri 绝缘电阻
>20MΩ@DC500V
Vd
工频耐压
5KV

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-55 - +85 ℃
W
重量
约250g
St
执行标准
GB/T13850-1998 IEC688:1992
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
