JTIB-C16/LP二线制 TRMS真有效值电流变送器

输入量程:10 20 50 100 200 300Arms
输出量程:DC4-20mA
供电电压:24Vdc
精度:0.5% ; 孔径:Φ22mm
订购热线:010-89494921
立即咨询
 产品展示
C16_228x221
 主要参数
类型: 二线制 True-RMS 真有效值电流变送器
测量原理:
电磁感应原理
输入量程:
10 20 50 100 200 300Arms
输出量程: O1:DC 4-20mA
供电电压:
P1: 24Vdc
精度:
0.5%
安装方式:
盘式安装
开口形式:
不开口
 产品图

C16_228x221

 产品尺寸

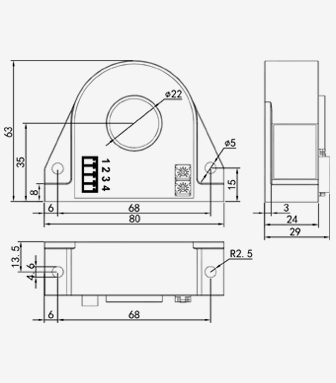

C16_Dimension_336x383


 说明书
 中文                                                         点击下载PDF
 English
 相关描述

1.产品介绍

JTIB-C16/LP 系列
二线制真有效值电流变送器是一种利电磁感应原理测量交流电流,经过True-RMS计算后,将被测电流转换成与原边电流成比例输出的直流电流4-20mA的测 量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期 工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、 楼宇自控等行业的电气设备的系统控制及检测。

★适用于测量交流畸变波形 ★二线制 4-20mA 输出(Loop Powered) ★高线性度 ★大孔径φ22mm ★ True-RMS真有效值处理

2.选型信息

型号定义:
JTIB-C16-xxxPxOx/LP
额定测量:
10 20 50 100 200 300Arms
额定输出:
O1:DC 4-20mA
供电电源:
P1: 24Vdc

3.电参数

IPN
额定电(Arms)
10 20 50 100 200 300
IP
对应电范围(Arms)
120%* Ipn
Isn
额定输出电流(mAdc)
DC 4-20mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.2%
Voff
失调电压Ta=+25℃
50mV
Ioff 失调电流Ta=+25℃
±80uA
Tr
响应时间
≤400mS
f
频率范围
25-1KHz
IC
耗电
4-20mA(@DC24V)
RL
负载电阻
≤350Ω
Vd
工频耐压
5KV
Ri
绝缘电阻
>20MΩ@DC500V

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-35 - +85 ℃
W
重量
约250g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
