JLC-C21交流电流变送器

输入量程:0.01 ~ 5Arms
输出量程:DC4-20mA,DC0-5V,etc
供电电压:24Vdc,12Vdc,15Vdc
精度:0.5%; 孔径大小:Φ32mm
订购热线:010-89494921
立即咨询
 产品展示
C21_228x221
 主要参数
类型: 交流电流传感器
测量原理:
电磁感应(互感)原理
输入量程:
0.01 0.03 0.05 0.1 0.5  1 3 5Arms
输出量程: O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电压:
P1: 24Vdc  P7: 12Vdc   P9:15Vdc
精度:
0.5%
安装方式:
盘式(或铜排)
孔径大小:
Φ32mm
开口形式:
不开口
 产品图

C21_228x221

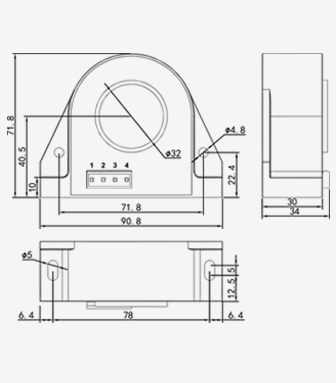

 产品尺寸

C21_Dimension


 说明书
 中文                                                        点击下载PDF
 English
 相关描述

1.产品介绍

JLC-C21 系列

交流电流变送器是一种利用电磁感应(互感)原理将被测交流漏电流转换成与原边电流成比例输出的直流电压(或直流电流)信号的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量交流漏电流 ★过载能力强 ★原副边高度绝缘 ★高线性度 ★盘式安装, 大孔径

2.选型信息

额定测量:
0.01 0.03 0.05 0.1 0.5  1 3 5Arms
额定输出:
O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电源:
P1: 24Vdc  P7: 12Vdc   P9:15Vdc

3.电参数

IPN
额定测量电流值
0.01 0.03 0.05 0.1

(Arms
0.5 1 3 5 Arms
IP
对应测量电流范围
120% * Ipn

(Arms)

IOC
过载能力
200% * Ipn
Vsn
输出电压(Vdc)
DC0-5V, DC0-10V etc
ISN
输出电流(mAdc)
DC4-20mA,DC0-20mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.2%
VC
电源电压
Pn ±5%
Voff
失调电压Ta=+25℃
20mV
Ioff
失调电流Ta=+25℃
80uA
Tr
响应时间
≤300mS
f
频率范围
40-200Hz
IC
耗电
20mA(电流型输出:+Is)
RL
负载电阻
>5000Ω(电压输出型)
<450Ω  (电流输出型)
Vd
工频耐压
5V
Ri
绝缘电阻
>20MΩ @DC500V

4.常规参数:

Ta
工作温度 -25 - +70 ℃
Ts
贮存温度
-55 - +85 ℃
W
重量
约250g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
