JL6-xxPx-DIGI(MOD)数字式多路交流电流变送器
prevnext
查看全部大图

JL6-xxPx-DIGI(MOD)数字式多路交流电流变送器

输入量程：100mAac
输出量程：RS485(MODBUS RTU)
供电电压：24Vdc,12Vdc,15Vdc
精度：±3mAac； 孔径大小：Φ12.7mm x 6路
订购热线：010-89494921
立即咨询
 产品展示

JI6_228x221

 主要参数
类型：
 数字式多路交流电流变送器
测量原理：
 电磁感应原理
输入量程：
 100mA ac
输出量程： RS485(MODBUS RTU)
供电电压：
 P1:24Vdc;P7:12Vdc;P9:15Vdc
精度：
 ±3mAac
安装方式：
 DIN 导轨安装
孔径大小：
 Φ12.7mm
开口形式：
 不开口

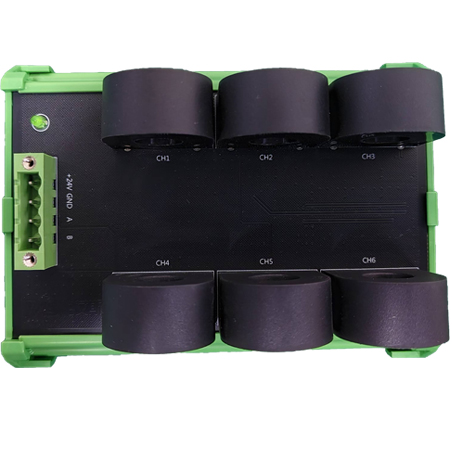

 产品图

JI6_228x221

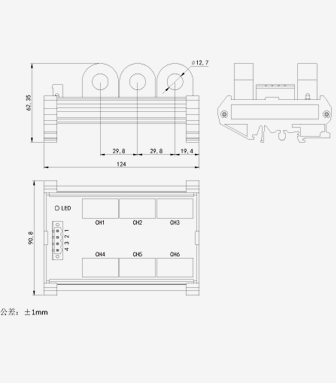

 产品尺寸

JI6_Dimension_336x383

 说明书
 中文                              JL6-0.1Px-DIGI(MOD）
 English                         JL6-0.1P1-DIGI(MOD)_EN
 相关描述

1.产品介绍

JL6-xxPx-DIGI(MOD)系列

数字式交流电流变送器是一种利用电磁感应原理将被测电流转换成数字信号,即RS485接口Modbus-RTU通讯协议的一种测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控、物联网等行业的电气设备的系统控制及检测。

★用于测量交流电流
★数字接口，MODBUS RTU协议
★6路输入
★原副边高度绝缘
★孔径Φ12.7mm
★DIN 导轨安装

2.选型信息

额定测量：
 100 mAac
额定输出：
 RS485(MODBUS RTU)
供电电源：
 P1:24Vdc;P7:12Vdc;P9:15Vdc

3.电参数

IPN
 额定测量电流值
 100m Aac
IP
 对应测量电流范围
 120% * Ipn
OutputSignal
 输出信号
 RS485
Protocol
 信号协议
 Modbus-RTU
X
 精度(Ta=+25°C)
 ±3mAac
VC
 电源电压(±5%)
 DC24V，DC12V，


DC15V
Tr
 响应时间
 ≤200mS
f
 频率范围
 50Hz
IC
 耗电
 ≤50mA
Vd
 工频耐压
 2.5KV

4.常规参数：

Ta
 工作温度
 -25 - +70 ℃
Ts
 贮存温度
 -45 - +70 ℃
W
 重量
 约275g
Hw
 工作湿度
 20-90% 无凝露

端子载板
 符合35mm DIN 导轨标准

5. 结构图见说明书

6. 接线图见说明书

7. 联网方式见说明书

8. 通讯协议见说明书
