电流传感器

HZIE-C4C系列电流传感器

输入量程:2000 ~ 10000Arms
输出量程:0±4V , 0±5V
供电电压:P2: ±12-15Vdc
精度:1%; 孔径大小:165x78mm
订购热线:010-89494921
立即咨询
 产品展示
C4C_228x221
 主要参数
类型:
电流传感器
测量原理:
霍尔效应、开环测量原理
输入量程:
2000 4000 6000 8000 10000Arms
输出量程: O4:0±4V , O5:0±5V
供电电压:
P2: ±12-15Vdc
精度:
1%
安装方式:
盘式(或铜排)
孔径大小:
165x78mm
开口形式:
开口
 产品图

C4C_228x221

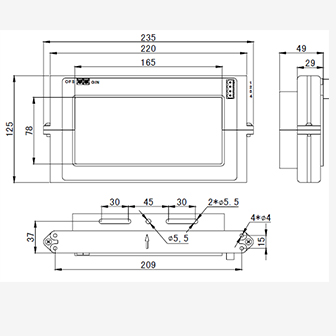

 产品尺寸

C4C_Dimension


 说明书
 中文                                                         点击下载PDF
 English
 相关描述

1.产品介绍

HZIE-C4C系列

电流传感器是一种利用霍尔效应、开环测量原理将被测电流转换成跟随输出的电压信号的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★过载能力强 ★原副边高度绝缘 ★高线性度 ★盘式安装 ★穿孔开口式、维护方便

2.选型信息

型号定义:
HZIE-C4C-xxxPxOx
额定测量:
2000 4000 6000 8000 10000Arms
额定输出:
O4:0±4V , O5:0±5V
供电电源:
P2: ±12-15Vdc

3.电参数

IPN
额定测量电流值
2000 4000 6000

(Arms)
8000 10000Arms
IP
对应测量电流范围
120% * Ipn

(Arms)

VSN
额定输出电(Vdc)
4Vrms或5Vrms
X
精度(Ta=+25°C)
1%
EL
线性度误差
0.5%
VC
电源电压
Pn ±5%
Voff
失调电压Ta=+25℃
≤±20mV
Tr
响应时间
≤5uS
di/dt
di/dt跟随速度
> 50A/uS
f
频率范围
DC-1KHz
IC
耗电
30mA
RL
负载电阻
>1KΩ
Vd
工频耐压
5KV
Ri
绝缘电阻
>1000MΩ @DC500V

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约1200g
St
执行标准
EN50178
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
