电流传感器

HPITM-C32-1000P5O16

输入量程:1000Arms
输出量程:±500mA
供电电压:±15~24Vdc
精度:0.01%;安装方式:盘式安装
订购热线:010-89494921
立即咨询
 产品展示

HPITM-C32_228X221

 主要参数
类型:
高精度闭环磁通门电流传感器
测量原理:
闭环磁通门测量原理
输入量程:
1000Arms
输出量程: 500mA
供电电压:
P5:±15~24Vdc
精度:
0.01%
安装方式:
盘式安装
开口形式:
不开口
 产品图

HPITM-C32_228X221

 产品尺寸

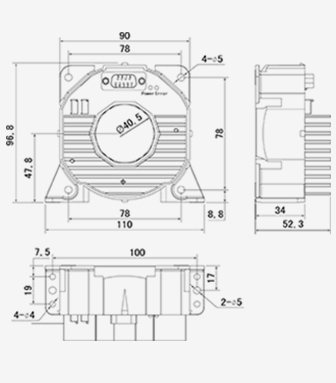

HPITM-C32_Dimension_336x383


 说明书
 中文                                   HPITM-C32-1000P5O16
 English
 相关描述

1.产品介绍

HPITM-C32系列

电流传感器是一种利用闭环磁通门(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、电源、石油、煤矿、化工、铁路、通信等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★响应时间快 ★φ40.5mm穿孔 ★高线性度 ★超高精度 ★超低温漂★原副边之间高度绝缘

2.选型信息

型号定义:
HPITM-C32-1000P5O16
额定测量:
1000Arms
额定输出:
O16:±500mA
供电电源:
P5:±15~24Vdc

3.电参数

IPN
额定测量电流值
1000

(Arms)

IP
对应测量电流范围
1200

(Arms)

KN 原副边变换比率
1:2000
ISN
额定输出电流(mArms)
500
X
精度(Ta=+25°C)
≤0.01%
EL
线性度误差
≤0.005%
VC
电源电压(5%)
DC±15~24V
Ioff
失调电流Ta=+25℃
≤±0.004mA
Tr
响应时间
≤ 1uS
di/dt
di/dt 跟随速度
> 100A/uS
f
频率范围
DC-100K Hz
IC
耗电
35mA + Is
RL
负载电阻


(@Vc=±15V,Ip=DC1000A)
≤6Ω

(@Vc=±24V,Ip=DC1000A)
≤10Ω
Rs 副边电阻
≈15Ω
Vd
工频耐压
5KV
Ri
绝缘电阻
>2000MΩ@DC500V

4.常规参数:

Ta
工作温度 -10 - +70 ℃
Ts
贮存温度
-25 - +80 ℃
W
重量
约600g
St
执行标准
EN50178
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书

采购:HPITM-C32-1000P5O16

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码
