HIC-C23电流传感器

输入量程:500Arms
输出量程:±100mA
供电电压:±15-±24Vdc
精度:0.5% ; 孔径大小:Φ30mm
订购热线:010-89494921
立即咨询
 产品展示
HIC-C23-500P5O10
 主要参数
类型: 交直流电流传感器
测量原理:
霍尔闭环(磁平衡)原理
输入量程:
500Arms
输出量程: O10:±100mA
供电电压:
P5: ±15-±24Vdc
精度:
0.5%
安装方式:
盘式(或铜排)
孔径大小:
Φ30mm
开口形式:
不开口

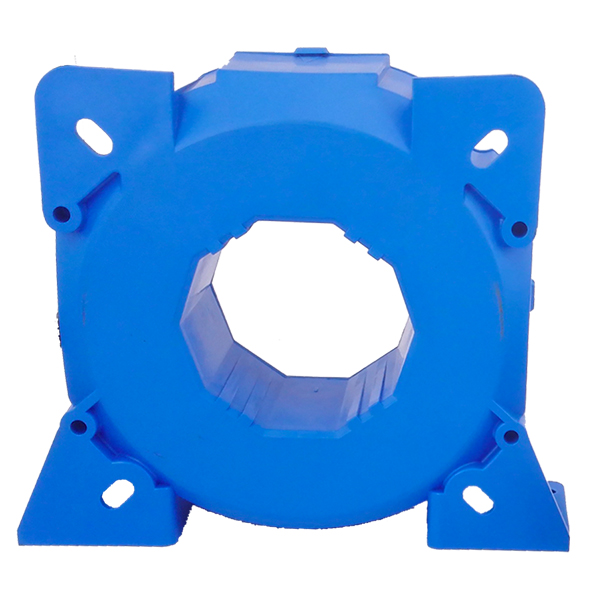

 产品图

HIC-C23-500P5O10

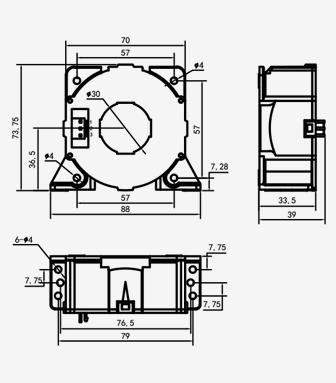

 产品尺寸

C23_Dimension_336x383


 说明书
 中文                                                          点击下载PDF
 English                                                      点击下载PDF
 相关描述

1.产品介绍

HIC-C23 系列

电流传感器是一种利用霍尔闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

交流、直流、混合电流均可测量响应时间快 ★原副边高度绝缘 ★高线性度 ★盘式安装

2.选型信息

型号定义:
HIC-C23-500P5O10
额定测量:
500A
额定输出:
O10:±100mA
供电电源:
P5: ±15-±24Vdc

3.电参数

IPN
额定测量电流值(Arms
500A
IP
对应测量电流范围(Arms)
150% * Ipn
KN
原副边变换比率
1:5000
ISN
额定输出电流(mA)
100mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.1%
VC
电源电压
Pn ±5%
Ioff
失调电流Ta=+25℃
0.35mA
Tr
响应时间
≤1uS
di/dt
di/dt 跟随速度
>100A/uS
f
频率范围
DC-100KHz
IC
耗电(@±24V)
30mA  +Is
RL
负载电阻(@IpN,@ ±15V)
70Ω
RS
副边电阻
70Ω
Vd
工频耐压
3KV

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约260g
St
执行标准
EN 50178
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
