HIB-C15电流传感器

输入量程:50 100 200 300Arms
输出量程:0±50mA,0±100mA,0±150mA
供电电压:±12-15Vdc
精度:0.5% ; 孔径大小:Φ20mm
订购热线:010-89494921
立即咨询
 产品展示
C15_228x221_2
 主要参数
类型:
电流传感器
测量原理:
霍尔闭环(磁平衡)原理
输入量程:
50 100 200 300Arms
输出量程: O9:0±50mA,O10:0±100mA,

O12:0±150mA
供电电压:

P2: ±12-15Vdc

精度:
0.5%
安装方式:
盘式(或铜排)
孔径大小:
Φ20mm
开口形式:
不开口
 产品图

C15_228x221_2

 产品尺寸

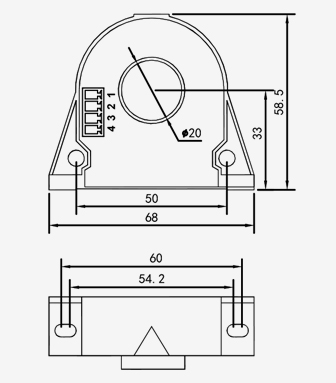

C15_Dimension_336x383


 说明书
 中文                                                          点击下载PDF
 English                                                       点击下载PDF
 相关描述

1.产品介绍

HIB-C15系列

电流传感器是一种利用霍尔闭环(磁平衡)原理将被测电流转换成按比例跟随输出的电流或电压的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电流均可测量 ★过载能力强 ★原副边高度绝缘 ★高线性度 ★盘式安装

2.选型信息

型号定义: HIB-C15-xxxP2Ox
额定测量:
50 100 200 300 A
额定输出:
O9:0±50mA,O10:0±100mA,

O12:0±150mA
供电电源:
P2: ±12-15Vdc

3.电参数

IPN
额定测量电流值(A)
50 100 200 300 A
IP
对应测量电流范围
150% * Ipn

(Arms)

KN 原副边变换比率
1:1000  1:2000  1:2000


1:2000
ISN
额定输出电流(mA)
50mA 50mA 100mA 150mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.2%
VC
电源电压
Pn ±5%
Ioff
失调电流Ta=+25℃
0.2mA
Tr
响应时间
≤1uS
f
频率范围
DC-100K Hz
IC
耗电
20mA +Is
RL
负载电阻


(@IpN,@ ±15V)
200Ω   175Ω    73Ω    43Ω
Rs
副边电阻
11Ω     32Ω     21Ω     21Ω
Vd
工频耐压
6KV
Ri
绝缘电阻
>20MΩ @DC500V

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约70g
St
执行标准
EN50178
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
