HDIE-C44直流电流变送器

输入量程:500 ~ 3000Adc
输出量程:DC4-20mA,DC0-5V,etc
供电电压:24Vdc,12Vdc,15Vdc
精度:1%; 孔径大小:165X20mm
订购热线:010-89494921
立即咨询
 产品展示
C44_228x221
 主要参数
类型: 直流电流变送器
测量原理:
霍尔效应、开环测量原理
输入量程:
500 1000 1500 2000 3000Adc
输出量程: O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电压:
P1: 24Vdc  P7: 12Vdc  P9:15Vdc
精度:
1%
安装方式:
盘式(或铜排)
孔径大小:
165X20mm
开口形式:
开口

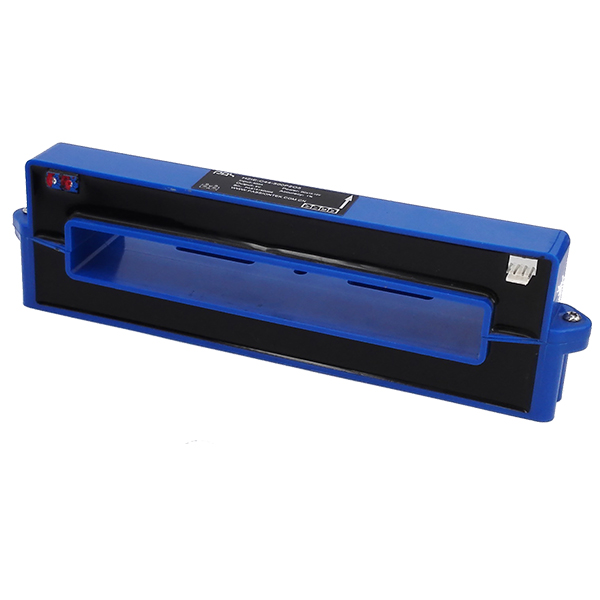

 产品图

C44_228x221

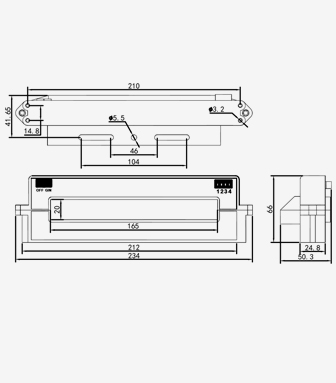

 产品尺寸

C44_Dimension_336x383


 说明书
 中文                                                        点击下载PDF
 English                                                    点击下载PDF
 相关描述

1.产品介绍

HDIE-C44 系列

直流电流传感器是一种利用霍尔效应、开环测量原理将被测直流电流转换成按比例输出的直流电流或直流电压的测量模块,原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流电流响应时间快 ★原副边高度绝缘 ★高线性度 ★穿孔开口式、维护方便

2.选型信息

型号定义:
HDIE-C44-xxxPxOx
额定测量:
500 1000  1500 2000 3000Adc
额定输出:
O1:DC 4-20mA ,O2:DC 0-5V

O3:DC 0-10V, O19:DC 0-20mA
供电电源:
P1: 24Vdc  P7: 12Vdc  P9:15Vdc

3.电参数

IPN
额定测量电流值
500 1000 1500 2000

(Adc)
3000Adc
IP
对应测量电流范围
120% * Ipn

(Adc)

IOC
过载能力
15000Adc
Vsn
额定输出电压(Vdc)
DC0-5V, DC0-10V etc
ISN
额定输出电流(mAdc)
DC 4-20mA,DC 0-20mA
X
精度(Ta=+25°C)
1%
EL
线性度误差
0.5%
VC
电源电压
Pn ±5%
Voff
失调电压Ta=+25℃
50mV
Ioff
失调电流Ta=+25℃
80uA
Tr
响应时间
≤10mS
f
频率范围
DC
IC
耗电
30mA(电流型输出:+Is)
RL
负载电阻
>5000Ω


<450Ω
Vd
工频耐压
6KV
Ri
绝缘电阻
>20MΩ @DC500V

4.常规参数:

Ta
工作温度 -25 - +70 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约750g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书

采购:HDIE-C44直流电流变送器

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码
