HDIBK-C15开关量输出直流电流变送器

输入量程:50~500Adc
输出量程:继电器;5V,10V电平
供电电压:24Vdc,12Vdc,15Vdc
孔径大小:Φ20mm; 精度:1%
订购热线:010-89494921
立即咨询
 产品展示
C15_228x221
 主要参数
类      型:
开关量输出直流电流变送器
测量原理:
霍尔效应、开环测量原理
输入量程:
50,100,200,300,400,500Adc
输出量程: O26:继电器节点闭合(常开)或断开(常闭)

O27:5V电平 ,O28:10V电平
供电电压:
P1:24Vdc P7:12Vdc,P9:15Vdc
精      度:
1%
安装方式:
盘式(或铜排)
孔径大小:
Φ20mm
开口形式:
不开口

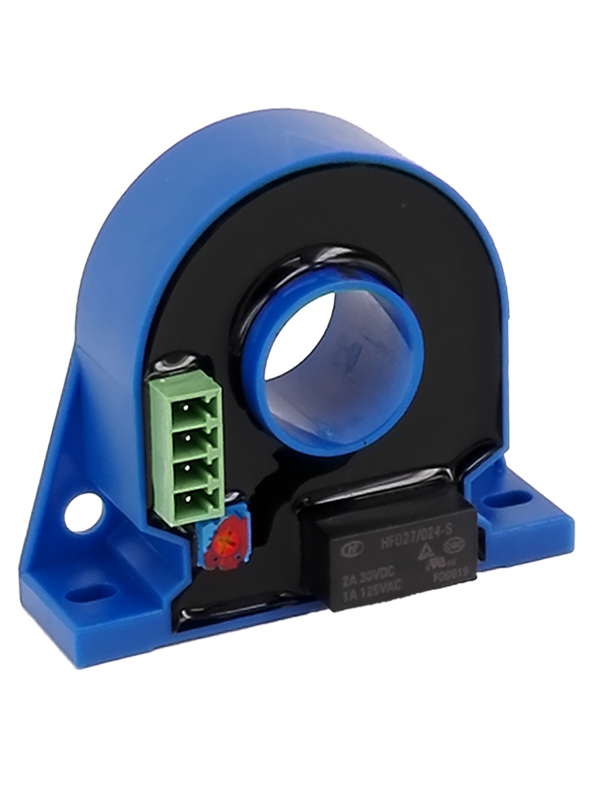

 产品图

C15_228x221

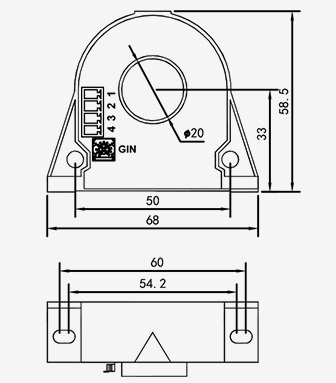

 产品尺寸

C15_Dimension_336x383


 说明书
 中文                                                        点击下载PDF
 English
 相关描述

1.产品介绍

HDIBK-C15系列

开关量输出电流变送器是一种利用霍尔开环原理测量原边交流电流、并设定某固定点为阈值、当被测电流大于(或者小于)此阈值时输出开关量电平信号或者继电器动作的模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流电流 ★过载能力强 ★原副边高度绝缘 ★高线性度 ★盘式安装 ★输出开关量电平信号或继电器节点动作

2.选型信息

额定测量:
50,100,200,300,400,500Adc
额定输出:
O26:继电器节点闭合(常开)或断开(常闭)

O27:5V电平 ,O28:10V电平
供电电源:
P1:24Vdc P7:12Vdc,P9:15Vdc

3.电参数

IPN
额定测量电流值
50,100,200,300,400,500A

(Adc)

IP
对应测量电流范围
120% * Ipn

(Aac)

IOC
过载能力
1000Arms
Realy 输出节点动作
节点闭合(常开型)或


节点断开(常闭型)
VSN
额定输出电(Vdc)
5V电平,  10V电平
X
精度(Ta=+25°C)
1%
EL
线性度误差
0.5%
VC
电源电压
Pn ±5%
Tr
响应时间
≤10mS
f
频率范围
DC
IC
耗电
25mA
RL
负载电阻
>5000Ω(电平输出型)
Vd
工频耐压
5KV
Ri
绝缘电阻
>20MΩ @DC500V

4.常规参数:

Ta
工作温度
-25 - +70 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约100g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
20-90% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
