FDIE-C40-DIGI(MOD)数字式超宽范围磁通门直流电流变送器
prevnext
查看全部大图

FDIE-C40-DIGI(MOD)数字式超宽范围磁通门直流电流变送器

输入量程：100 ~ 1500Adc
输出量程：RS485
供电电压：24Vdc,12Vdc,15Vdc
精度：0.1%； 孔径大小：Φ60mm
订购热线：010-89494921
立即咨询
 产品展示

FDIE-C40-DIGI(MOD) _228x221

 主要参数
类型：
 数字式超宽范围磁通门直流电流变送器
测量原理：
 磁通门原理
输入量程：
 100,200,300,500,800,1000,1500 Adc
输出量程：
 RS485
供电电压：
 P1:24Vdc,P7:12Vdc,P9:15Vdc
精度：
 0.1%
安装方式：
 盘式(或铜排)
孔径大小：
 Φ60mm
开口形式：
 不开口

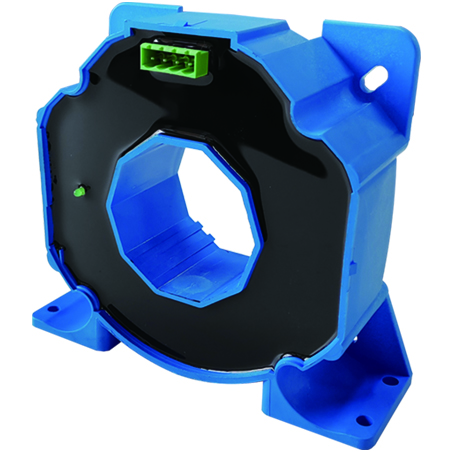

 产品图

FDIE-C40-DIGI(MOD) _228x221

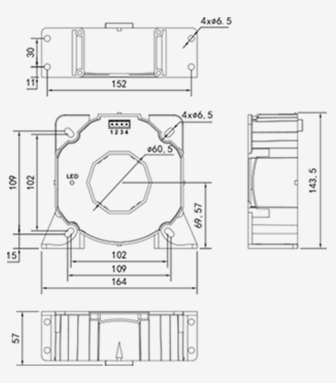

 产品尺寸

FDIE-C40-DIGI(MOD) _Dimension_336x383

 说明书
 中文                                       FDIE-C40-DIGI(MOD)
 English
 相关描述

1.产品介绍

FDIE-C40-DIGI(MOD)系列

数字式超宽输入范围的直流流变送器是一种利用磁通门原理（Flux gate）将被测直流电流转换成与该电流成RS485 接口Modbus RTU 协议的一种测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★可准确测浮充电流和放电电流

★高达1500A的量程

★数字输出,RS485接口ModbusRTU协议

★原副边高度绝缘

★孔径 Φ60mm

2.选型信息

额定测量：
 100,200,300,500,800,1000,1500 Adc
额定输出：
 RS485
供电电源：
 P1:24Vdc,P7:12Vdc,P9:15Vdc

3.电参数

IPN
 额定测量电流值
 100,200,300

(Adc）
 500,800,1000,1500
IP
 对应测量电流范围
 120% * Ipn
OutputSignal
 输出信号
 RS485
Protocol
 信号协议
 Modbus-RTU
X
 精度(Ta=+25°C)
 0.1%
VC
 电源电压(±5%)
 DC24V,DC12V,DC15V
Tr
 响应时间
 ≤300mS
f
 频率范围
 DC
IC
 耗电
 ≤300mA@Ip=DC1000A
Vd
 工频耐压
 5KV
Ri
 绝缘电阻
 >200MΩ @DC500V

4.常规参数：

Ta
 工作温度
 -25 - +75 ℃
Ts
 贮存温度
 -40 - +85 ℃
W
 重量
 约350g
Hw
 工作湿度
 20-95% 无凝露

外壳材料
 符合UL94-V0


5. 结构图见说明书

6. 接线图见说明书

7. 通讯协议见说明书
