FDIBK-C16开关量输出磁通门直流漏电流变送器

输入量程:0.01 ~ 10Adc
输出量程:继电器(常开)(常闭);5V,10V电平
供电电压:24Vdc,12Vdc,15Vdc
精度:1%; 孔径大小:Φ22mm
订购热线:010-89494921
立即咨询
 产品展示

C16_Relay_228x221

 主要参数
类型: 开关量输出磁通门直流漏电流变送器
测量原理:
磁通门原理(Flux gate)
输入量程:
0.01  0.05  0.1  1.0  2.0  5.0  10.0 Adc
输出量程: O26: 继电器节点闭合(常开) 或断开(常闭)

O27:5V电平 ,O28:10V电平
供电电压:
P1:24Vdc,P7:12Vdc,P9:15Vdc
精度:
1%
安装方式:
盘式安装
开口形式:
不开口
 产品图

C16_Relay_228x221

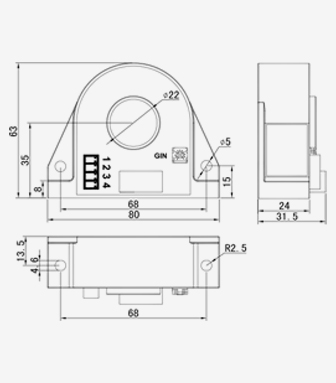

 产品尺寸

C16_Relay_Dimension_336x383


 说明书
 中文                                                        FDIBK-C16
 English
 相关描述

1.产品介绍

FDIBK-C16 系列
开关量输出直流漏电流变送器是一种利用磁通门原理(Flux gate)测量原边电流、并设定某固定点为阈值、当被测电流大于(或者小于)此阈值时输出开 关量电平信号或者继电器动作的模块,原副边之间高度绝缘,具有高精确度、高线性度、高集 成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、 煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流小电流(如直流漏电流) ★原副边高度绝缘 ★高线性度 ★大孔径 ★输出开关量电平信号或继电器节点动作

2.选型信息

型号定义:
FDIBK-C16-xxxPxOx
额定测量:
0.01  0.05  0.1  1.0  2.0  5.0  10.0 Adc
额定输出:
O26: 继电器,O27:5V电平 ,O28:10V电平
供电电源:
P1:24Vdc,P7:12Vdc,P9:15Vdc

3.电参数

IPN
额定电
0.01  0.05  0.1  1.0  2.0

(Adc)  5.0 10.0 Adc
IP
对应电范围
120%* Ipn @Ipn≤5A

(Adc)
(105%* Ipn @Ipn=10A)
Relay
输出节点动作
节点闭合(常开型)或


节点断开(常闭型)
Vsn
输出电平信号
5V电平, 10V电平
X
精度(Ta=+25°C)
1%
EL
线性度误差
0.5%
VC
电源电压
Pn ±5%
Tr
响应时间
≤120mS
f
频率范围
DC
IC
耗电
25mA
RL
负载电阻
>5000Ω(电平输出型)
Vd
工频耐压
5KV
Ri
绝缘电阻
>20MΩ@DC500V

4.常规参数:

Ta
工作温度
-25 - +75 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量
约200g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
