FDIA-C51直流电流变送器

输入量程:0.01~10Adc
输出量程:DC4-20mA,DC0-5V,etc
供电电压:24Vdc,12Vdc,15Vdc
精度:1% ;安装方式:DIN导轨式安装
订购热线:010-89494921
立即咨询
 产品展示
FDIA_C51_228x221
 主要参数
类型: 直流电流变送器
测量原理:
开环磁通门原理(Flux gate)
输入量程:
0.01  0.05  0.1   1.0   2.0  5.0  10.0 Adc
输出量程: O1:DC 4-20mA,O2:DC 0-5V,O3:DC 0-10V

O19:DC 0-20mA
供电电压:
P1: DC24V, P7:DC12V,  P9:DC15V
精度:
1%
安装方式:
DIN导轨式安装
开口形式:
不开口

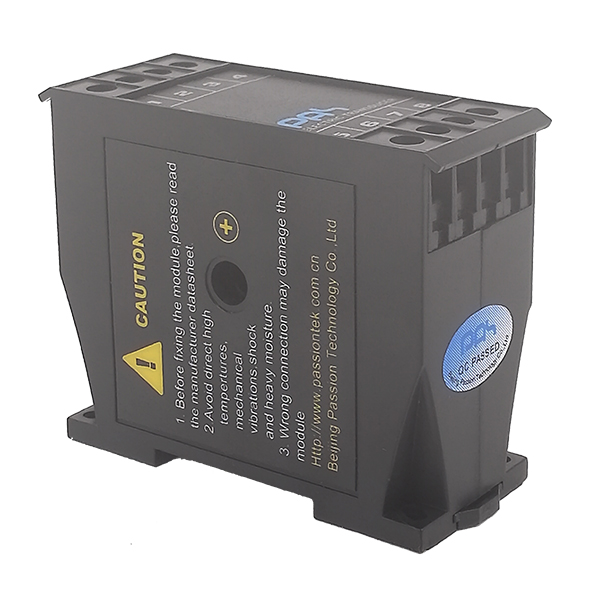

 产品图

FDIA_C51_228x221

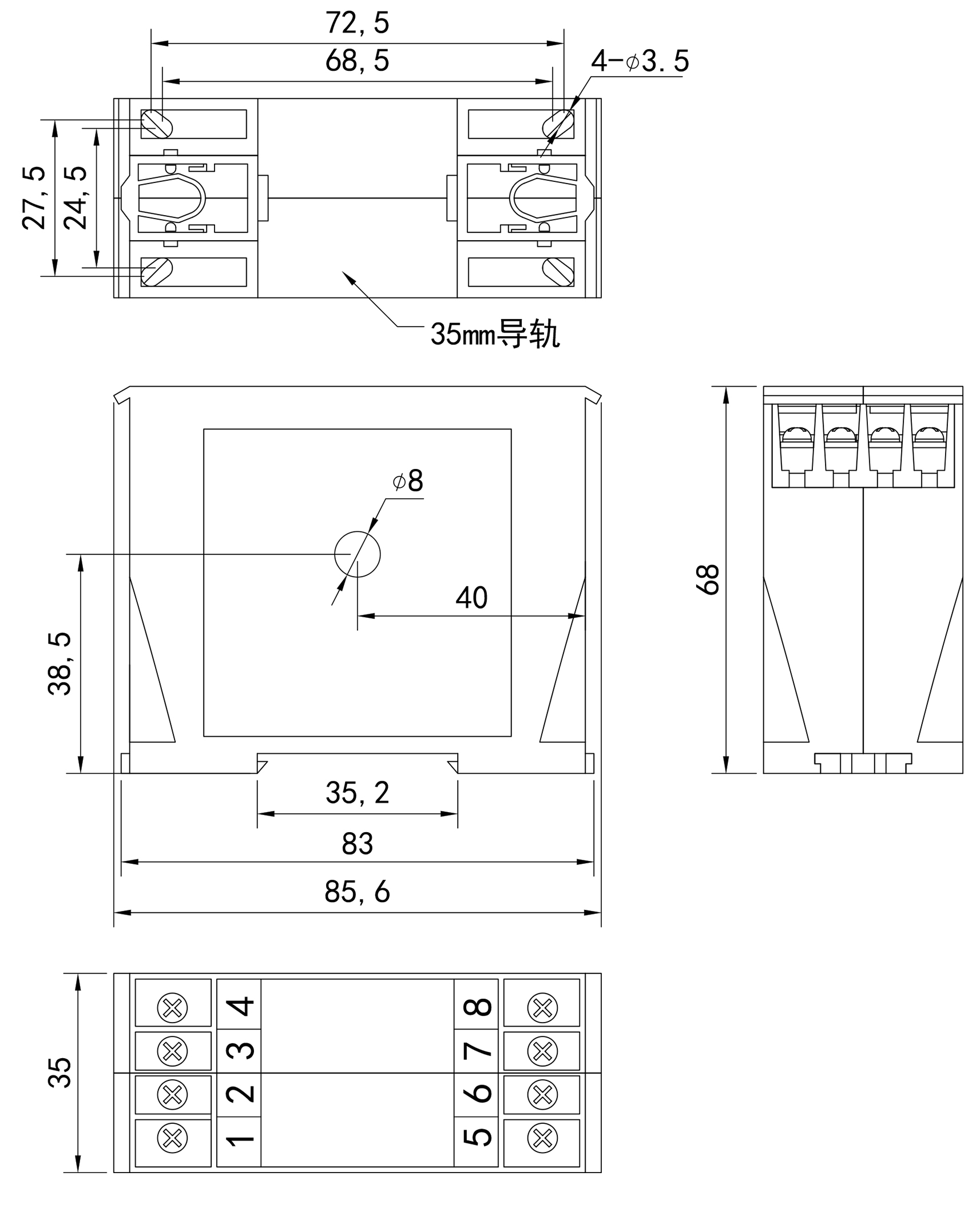

 产品尺寸

FDIA-C51_dimension


 说明书
 中文                                                        点击下载PDF
 English
 相关描述

1.产品介绍

FDIA-C51 系列
直流电流变送器是一种利用开环磁通门原理将被测直流电流转换成与原边电流成比例输出的直流电流或直流电压标准信号的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★用于测量直流电流 ★Φ8mm穿孔 ★原副边高度绝缘 ★高线性度 ★DIN导轨安装

2.选型信息

型号定义:
FDIA-C51-xxxPxOx
额定测量:
0.01  0.05  0.1  1.0  2.0  5.0  10.0 Adc
额定输出:
O1:DC 4-20mA,O2:DC 0-5V,O2:DC 0-10V
供电电源:
P1: DC24V, P7:DC12V,  P9:DC15V

3.电参数

IPN
额定电
0.01  0.05  0.1  1.0  2.0

(Adc) 5.0  10.0 Adc
IP
对应电范围 120% * Ipn

(Adc)
(110% for 10A)
Ioc
过载能力(Adc) 200% * Ipn
VSN
额定输出电压(Vdc) DC 0-5V, DC 0-10V
ISN
额定输出电
DC 4-20mA, DC 0-20mA

(mAdc)

X
精度(Ta=+25°C)
1%
EL
线性度误差 0.5%
VC
电源电压
Pn ±5%
Voff
失调电压Ta=+25℃ 20mV
Ioff
失调电流Ta=+25℃ 80uA
Tr
响应时间
≤300mS
f
频率范围 DC
IC
耗电
20mA +Is
RL
负载电阻
> 5000Ω(电压输出型)


<350Ω(电流输出型)
Vd
工频耐压
3KV
Ri
绝缘电阻
>20MΩ@DC500V

4.常规参数:

Ta
工作温度
-25 - +75 ℃
Ts
贮存温度
-40 - +85 ℃
W
重量 约200g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
