电压传感器

EV-C53 电压传感器

输入量程:50 ~ 1500Vrms
输出量程:0±50mArms
供电电压:±15-±24Vdc
精度:0.5%; 安装方式:盘式安装
订购热线:010-89494921
立即咨询
 产品展示
C53_228x221
 主要参数
类型: 电压传感器
测量原理:
电隔离原理
输入量程:
50,150,250,500,750,1000,1500Vrms
输出量程: O9:0±50mArms
供电电压:
P5:±15-±24Vdc
精度:
0.5%
安装方式:
盘式安装
开口形式:
不开口
 产品图

C53_228x221

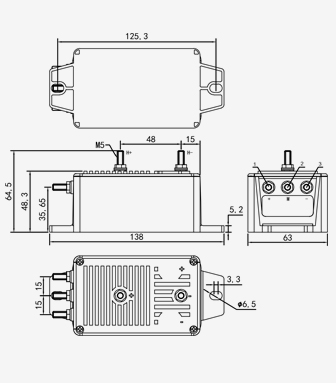

 产品尺寸

ETVS-C53_Dimension_336x383


 说明书
 中文                                                        点击下载PDF
 English                                                     点击下载PDF
 相关描述

1.产品介绍

EV-C53 系列
电压传感器是一种利用电隔离原理将被测电压转换成与原边电压成比例跟随输出的电流或电压信号的测量模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。

★交流、直流、混合电压均可测量 ★原副边高度绝缘 ★高线性度 ★优秀的抗干扰能力

2.选型信息

型号定义:
EV-C53-xxxP5O9
额定测量:
50 125 150 250 500

750 1000 1500Vrms
额定输出:
O9:0±50mArms
供电电源:
P5:±15-±24Vdc

3.电参数

VPN
额定电压值
50 125 150 250 500

(Vrms)
750 1000 1500V
VP
对应电压范围
75  187.5  225 375

(Vrms)
750 1125 1500 2250V
ISN
额定输出电流(mAdc)
50mA
X
精度(Ta=+25°C)
0.5%
EL
线性度误差
0.1%
VC
电源电压
Pn ±5%
Ioff
失调电流Ta=+25℃ ≤ ±0.15mA
Tr
响应时间
≤10uS
f
频率范围
DC-13KHz
IC
耗电
50mA +Is
RL
负载电阻(@IpN,@±15V)
≤ 50Ω
Rp
输入阻抗
>60MΩ
Vd
工频耐压
5.0KV
Ri
绝缘电阻
>200MΩ@DC500V

4.常规参数:

Ta
工作温度
-40 - +85 ℃
Ts
贮存温度
-55 - +105 ℃
W
重量
约350g
St
执行标准
GB/T13850-1998idt IEC688:1992
Hw
工作湿度
0-95% 无凝露

外壳材料
符合UL94-V0

5. 结构图见说明书

6. 接线图见说明书

7. 输出曲线见说明书
