如何在实验室简单实现半波电流的波形?

2020-03-30 14:48:18

如果有函数发生器和功率放大器,可以使用函数发生器做出任意的波形,当然包括半波整流的波形,很容易实现。

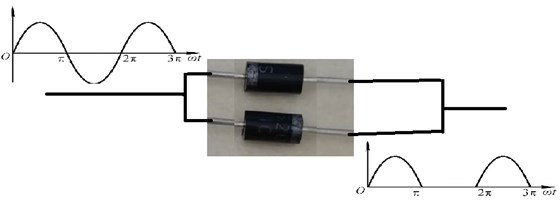

但如果手头没有功放和函数发生器这样的实验设备,只有交流电流源则可以用下面的简单方法,来模拟实现半波整流的波形。将两个功率型整流二极管并联在一起,并联时注意方向相反,这样输入是完整的正弦波形,其中一个二极管输出的电流波形即为半波整流的波形,这种方法不伤害电源输出设备。

2

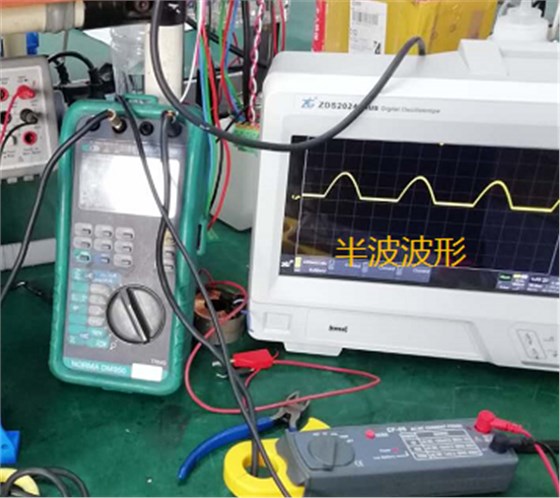

试验波形如下:

3

用此种方法实现半波波形的输出,还可以用于对真有效值传感器的验证等应用。
