柏艾斯真有效值电流电压变送器在永磁耦合调速器控制器中的应用

2017-05-16 09:28:20

目前,中国企业正在经历转型升级,政府也在大力推进节能减排工作。在我国,电能的很大一部分消耗在工厂企业。风机、水泵类感性负载是常用设备,用电量巨大,且我国大部分风机、水泵的驱动设备运行效率比国外先进水平低10~20%,每年浪费电能现象非常严重。如何减少这些机电设备的耗电水平,提升用电效率,是摆在各企业面前最重要的任务。

当前比较成熟和流行的调速技术是变频调速和液力耦合器调速以及永磁耦合调速。其中变频调速是纯电子调速装置,是电机主动调速,没有转差损耗问题,但存在变频器和电机效率都随负载和转速下降而下降的问题。比如在80%转速工作的风机水泵其负载率大约为50%,变频器效率仍维持在90%以上,但电机效率只有80%,变频器加电机的效率只有72%。普通的永磁耦合调速器属于滑差调速,在负载转速和电动机转速存在转差时,存在较大的转差损耗,该损耗以热量形式出现,所以传统的永磁耦合调速器需要风冷或水冷。

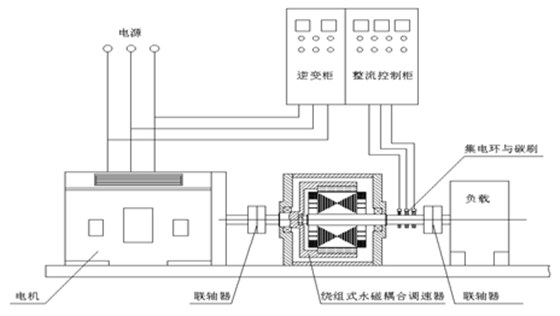

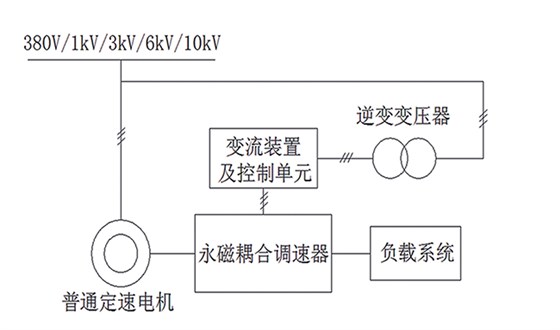

有一种最新的调速方式是绕组式电磁耦合调速装置,可以将由于转差形成的绕组电流经过整流逆变后反馈给电动机输入端,成功解决了转差调速造成的损耗问题,从而使得绕组式永磁耦合调速器具有了比变频器调速更加高的驱动效率,具有很好的应用前景。

123

456

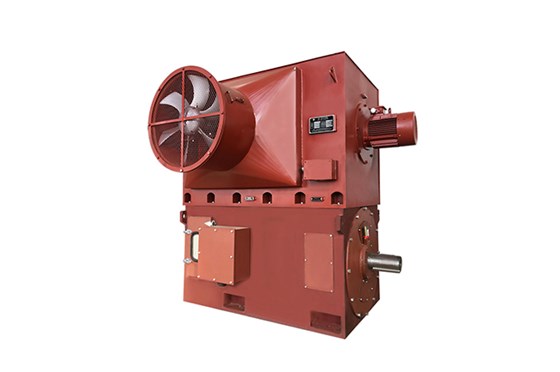

该绕组式永磁耦合调速器的核心是转差电流反馈系统,经过变流装置后,原来产生损耗的绕组电流被逆变后变成驱动电机的有效动力,提高了效率并减少了热能损耗,更提高了可靠性,并间接的降低了维护成本。

789

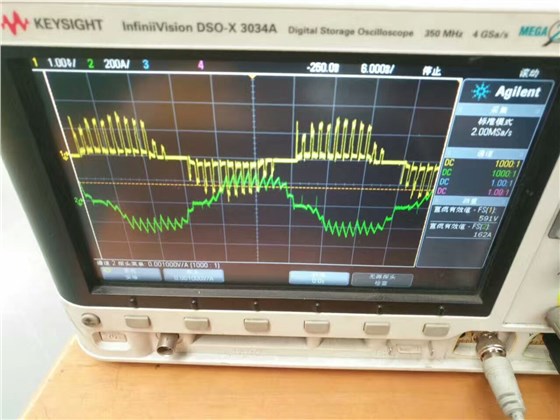

变流装置采用大功率IGBT开关器件,使得平滑的绕组电流带有很多谐波成分,绕组电流以及绕组电压的测量变得困难,常规电流传感器和电压传感器无法准确输出其直流有效值。

101

准确测量畸变的电流电压波形,需要用的一种“特殊”的电流电压变送器,普通的基于平均值测量的电流电压变送器无法准确测量,误差很大,而真有效值TRMS电流电压变送器,可以测量直流交流混合电流等任意波形,并准确输出经过TRMS芯片处理的有效值直流电流电压信号,如DC4-20mA等,可以被PLC直接接收。

C21_600x600C53_600x600

102

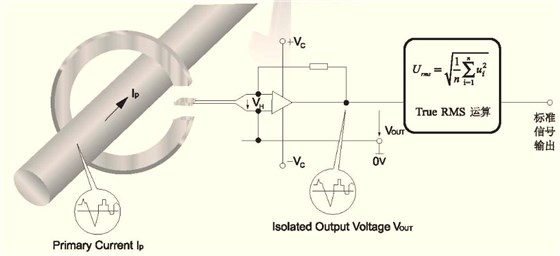

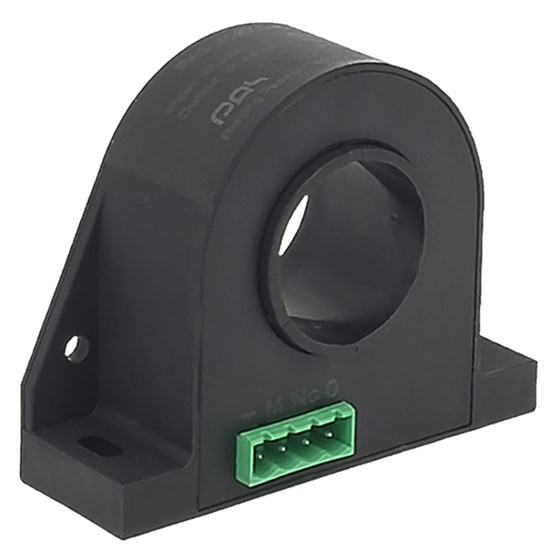

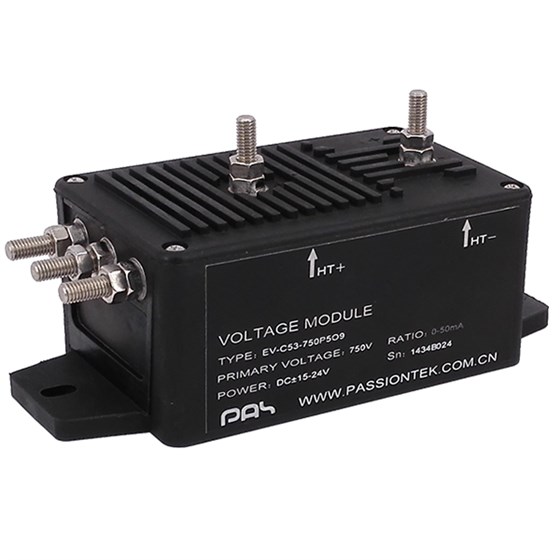

HTIC-C21真有效值电流变送器,基于霍尔原理,测量任意波形,经过TRMS真有效值芯片处理后,输出有效值直流电压电流信号。ETVS-C53真有效值电压变送器,基于Electric Isolation Barrier技术,测量任意波形,经过TRMS真有效值处理芯片后,输出准确的有效值直流信号。通过使用这两种TRMS真有效值电流和电压变送器,畸变的电流和电压波形,可以被准确的测量出来,完美的实现了高准确度测量的要求。
