变频器负载如何做电流过载保护?

2020-03-19 15:36:46

变频器由于其节能效果显著,被越来越多的应用在各工业领域。对于变频器负载,比如电动机,如何进行快速保护?

由于变频器输出的电流波形是非标准正弦波形,甚至包含一定的直流成分,常规电流变送器无法正确测量,所以最直接的方法是使用真有效值电流变送器测量这个畸变的电流,再采用PLC等数采装置数据处理后进行保护。

标准的真有效值电流变送器通常输出为标准信号,比如DC0-5V、DC0-10V、DC4-20mA等信号。在没有PLC等数采装置的情况下,如何快速的对故障电流发出开关量报警信号?

经过试验,通过采用真有效值电流变送器加直流开关量(继电器)输出变送器的方式,能够准确的对故障电流发出开关量预警信号,该开关量信号可用于切断负载电流或点亮故障报警灯等操作。

具体使用的产品是HTIC-C21-200P1O2(真有效值TRMS电流变送器) 后级接GDUK1-C51-5P1O26(继电器信号输出的直流电压开关量变送器),当电流(非标准正弦波或者说畸变波形电流)的有效值超过120A(可选定)时,输出直流电压信号,该直流电压信号超过了GDUK1-C51的门槛电压(可调节)后,继电器动作,输出干接点信号。

经试验效果良好,证明此方法是一种有效的经济性较高的测控方案。

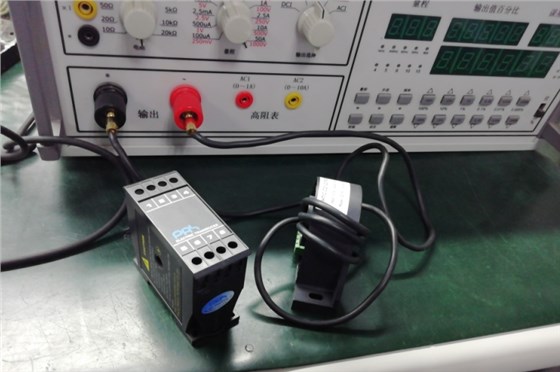

实验图


真有效值电流变送器 HTIC-C21,详情了解。

开关量输出直流电压变送器 GDUK1-C51,详情了解。


更多创新应用和创新产品,请关注www.passiontek.com.cn
