电流变送器

返回列表来源:柏艾斯 发布日期:2019-03-07 15:19:33浏览:-查看手机网址
扫一扫!电流变送器扫一扫!

电流变送器与电流传感器的区别是,电流传感器的范围更加广泛,传统意义上的电流互感器也可以称之为电流传感器,电流传感器的输出信号为跟随型信号。而电流变送器则是在电流传感器的基础上增加了处理电路,使得其输出的模拟量信号能更方便的与PLC、 RTU 、DCS等直接采集,比如接口通常是DC4-20mA, DC0-20mA,DC0-5V,DC0-10V等。

电流变送器从被测电流的类型上可分为,直流电流变送器、交流电流变送器、真有效值电流变送器等。

直流电流变送器通常采用霍尔原理与磁通门原理,当然也可以有其他原理比如磁阻原理、分流器原理等。之所以采用不同的原理来制作直流电流变送器,是因为不同的技术原理,适用于不同的场合,比如:磁通门电流变送器精度高分辨率高,但是不太容易实现开口(有绕组),而基于霍尔原理的电流变送器则更容易实现开口形式的测量。


1

基于分流器原理的电流变送器多用于微电流的测量,因为既不能实现开口测量,也不能实现非接触测量,所以用量较小,往往需要用到光耦隔离器件,工艺较为复杂,柏艾斯对应的产品是GDI1-C51系列。

C51

型           号:GDI1-C51

输入量程:0.0005 ~ 2Adc

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,220Vac,12Vdc,15Vdc

精           度:0.5%

安装方式:DIN导轨式安装

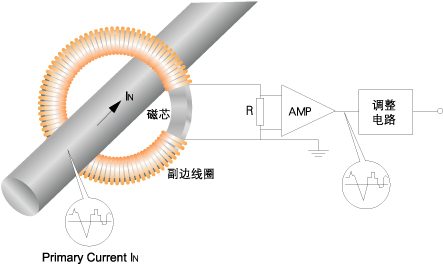

交流电流变送器,通常采用互感原理(即电磁感应原理),因为互感器原理通常只能测量20Hz频率以上的电流,所以不适合测量低频电流。

C13

型           号:JIB-C13

输入量程:AC 5 ~ 100A

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:0.5%

安装方式:DIN导轨式,开口式安装

C15

型           号:JIB-C15

输入量程:50 100 200 300 Arms

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:0.5%

孔径大小:Φ20mm

2

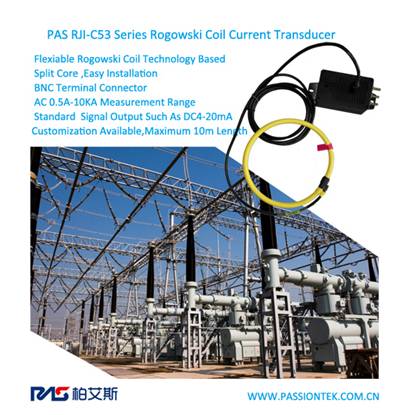

除了采用互感器原理外,还有一种原理经常用于大电流交流的测量,那就是罗氏线圈技术(Rogowski Coil),罗氏线圈技术通常用于较大的交流电流测量,频率越高输出反而越大,基本上没有测量电流的上限。

除了采用互感原理和罗氏线圈原理外,也经常采用霍尔开环原理测量,因为霍尔原理本身可以测量交流和直流,但基于霍尔原理的交流电流变送器精度不如互感器的高。

3

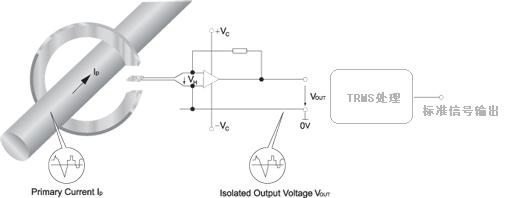

交直流通测的真有效值电流变送器,需要测量交流和直流以及非规则的混合电流的有效值,故通常采用霍尔原理,柏艾斯在真有效值电流的测量方面有很多技术积累,有多种类型的真有效值电流变送器产品可供选择。

4


HTIA-C51、HTIB-C16、HTIC-C21、HTID-C31、HTIE-C4x等等,用户可登陆专门的“真有效值电流变送器了解更多。

C51

型           号:HTIA-C51

输入量程:5 ~ 50 Arms

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:1%

孔径大小:Φ8mm

C16

型           号:HTIB-C16

输入量程:100 ~ 600 Arms

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:1%

孔           径:Φ22mm

C21

型           号:HTIC-C21

输入量程:100 ~ 1000 Arms

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:1%

孔           径:Φ32mm

C31

型           号:HTID-C31

输入量程:100 ~ 1500 Arms

输出量程:DC4-20mA,DC0-5V,DC0-10V

供电电压:24Vdc,12Vdc,15Vdc

精           度:1%

孔           径:Φ42mm,开口式

电流变送器是一个很大的门类,从毫安级的漏电流到上万安培的大电流,柏艾斯均有相应产品储备,请直接与我们联系,我们能提供完整的测量方案。


直流电流变送器的量程: 0-10000A    开口或者不开口均可  各种供电 各种标准输出接口

交流电流变送器的量程: 0-20000A   开口或者不开口均可  各种供电 各种标准输出接口

真有效值电流变送器的量程:0-10000A  开口或者不开口均可  各种供电 各种标准输出接口


请登录首页,查询导航栏……..

或者联系直接电话联系,010-89494921转销售部或技术支持。

公司邮箱:BJPAS@PASSIONTEK.COM.CN  , 技术支持邮箱:AYU@PASSIONTEK.COM.CN

。。。。。。。
