处理放大器一百问之四

返回列表来源:柏艾斯 发布日期:2022-02-10 09:07:42浏览:-查看手机网址
扫一扫!处理放大器一百问之四扫一扫!

噪声是电子设计中必须处理等信号之一,我们都知道放大器的噪声有两种类型:一种是外部噪声,来源于放大器外部;另一种是内部噪声,来源于器件本身,处理放大器的噪声对于提升电子产品的性能至关重要,这里我们以问答形式对放大器噪声原理进行阐述,并阐述一些如何处理放大器噪声等实用技巧。


Q4[问:] 可否详细介绍下放大器等噪声原理?谢谢!

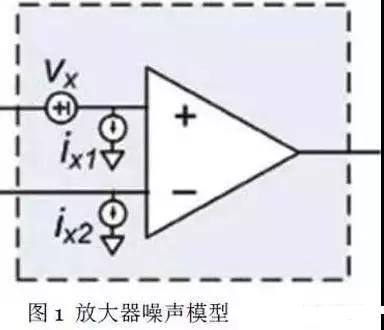

[答:]图1所示为放大器噪声模型。放大器噪声分为两类:一种是电压噪声(VX),另一种是电流噪声(IX)。在实际电路中,放大器由许多晶体管组成,所有这些晶体管都有噪声。幸运的是,所有晶体管的噪声都可以折合到放大器的输入端。


图1


电压噪声规格在数据手册中,通常以两种方式表示,分别是

微信图片_20220210091415

查看数据手册中的噪声特性时,必须了解它是被折合到输入端还是输出端。大部分放大器的噪声特性被折合到输入端,对于运算放大器数据手册,这几乎是默认的习惯算法。但对于其他类型的固定增益放大器(如差动放大器),噪声可能被折合到输出端。请注意,这种输入噪声会被放大器放大。例如,对于同相增益为10的放大器,输出端的噪声将是指标中给出的噪声的10倍。一些电路配置的噪声增益可能大于信号增益,反相配置就是一个很好的例子。信号增益为-1的反相配置,其噪声增益实际上为2。为了确定实际噪声增益,请将所有外部电压源短路,同时可以将噪声放大器的RTI噪声看做出现在放大器正输入端的噪声,如果以这一假设分析电路,应当能够确定噪声所接受的增益。


仪表放大器的噪声特性与运算放大器稍有不同,对于运算放大器,所有内部晶体管噪声都可以折合到输入端,换言之,所有噪声源都会按增益比例缩放。仪表放大器则不然,电路中的一些噪声会按增益比例进行缩放,其他噪声则与增益无关,这里与增益噪声相关的噪声量显示为eNI,与增益无关的噪声量显示为eNO。数据手册中有二者关系公式。


除电压噪声外,放大器还具有电流噪声。如果输入端有电阻,电流噪声将与之相互作用,产生电压噪声。譬如,大多数源电压具有一定的电阻。毕竟,将高阻抗信号源转换为低阻抗信号源是使用运算放大器的原因之一。电流噪声流经与放大器相连的电阻,产生电压噪声。一般来说,放大器的输入偏置电流越高,则电流噪声越高。

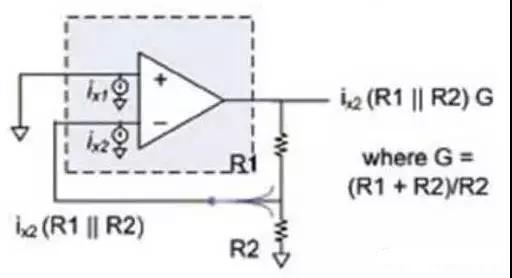

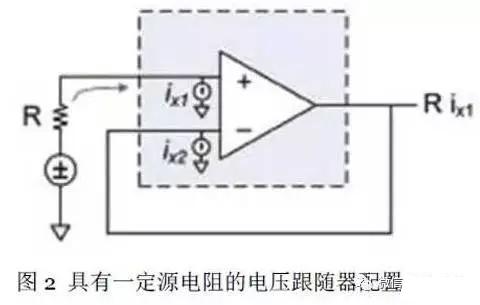

图2显示具有一定源电阻的电压跟随器配置,运算放大器的电流噪声会与信号源电阻相互作用,在输出端产生一定的额外噪声。图3显示反馈路径中的电阻如何与电流噪声相互作用,电流噪声流经反馈电阻的并联组合,在输入端产生一个额外噪声源,然后此噪声源经放大器放大到达输出端。


微信图片_20220210091517




微信图片_20220210091607


图3显示反馈路径中的电阻如何与电流噪声相互作用
