为啥霍尔电流传感器存在比较明显的位置误差?

2020-09-27 10:05:19

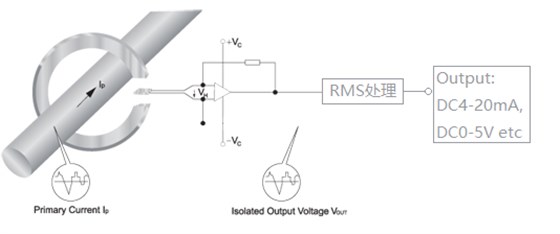

答: 在多种非接触测量电流的方法中,基于霍尔原理测量电流是一种最常用的方法,其原理是在聚磁环的气隙中插入一个检磁元件(霍尔元件),有外界磁场时,通过聚磁环,霍尔元件可感测到磁场,并产生电压,该电压称为霍尔电压,可用于直接输出或者反馈控制。由此结构可知,被测电流的电缆,靠近霍尔元件或原理霍尔元件的时候,会产生比较明显的磁场变化,从而导致位置误差的产生。为了减小这种误差,通常可以采用多霍尔多气息对称排布的方法解决,但不管采用怎样的方式,都无法从根本上消除位置误差,因为霍尔元件的数量不能无限增多。 这也就是霍尔传感器的使用说明中通常会要求用户在测量电流时,将被测电流排(电缆)尽量居中在穿孔部位的原因。有时为了杜绝位置误差的影响,可以采用内置电流排的方式。



5

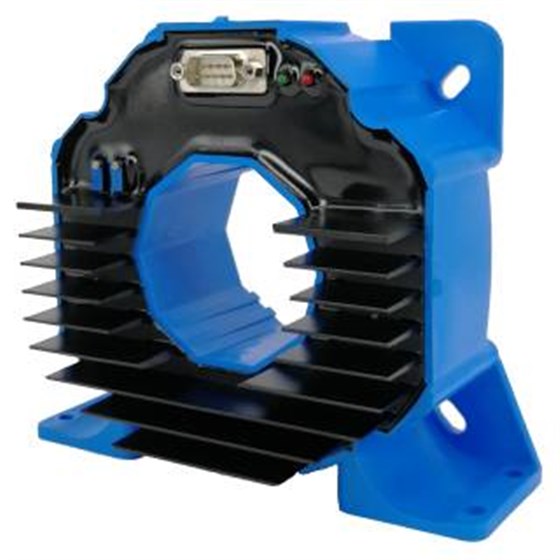

磁通门电流传感器由于采用了整体式磁芯,没有气隙,所以位置误差和抗干扰能力都全面优于霍尔电流传感器,这也是磁通门电流传感器精度较高的一个重要原因。


1



北京柏艾斯科技是专业的电流电压传感器厂家,掌握霍尔磁通门等多种技术原理,为众多国内外用户提供OEM和ODM服务,更多产品应用请登录公司网站了解更多,www.passiontek.com.cn.
